Taglierina automatica Beta 300 Pro
Inizia la preparazione dei campioni metallografici con processo di taglio di alta qualità...
#SiCCeramica #EBSD #MetallographicSamplePrep #Materialesemiconduttore #Test sui materiali
Carburo di silicio Le ceramiche (SiC) presentano un'eccezionale conduttività termica, resistenza alle alte temperature, resistenza all'usura e alla corrosione, ampiamente adottate nella produzione di semiconduttori, nel fotovoltaico di nuova energia, nella protezione termica aerospaziale e nella metallurgia ad alta temperatura. La loro prestazione di servizio è dominata dalla morfologia dei grani, dalle condizioni al contorno dei grani e dallo stress residuo.
L'EBSD funge da metodo di caratterizzazione essenziale per analizzare l'orientamento dei grani, la struttura e i microdifetti del SiC. Dati EBSD affidabili guidano l'ottimizzazione della sinterizzazione ed evitano guasti ai componenti. La preparazione precisa del campione determina il successo dell'indicizzazione EBSD per ceramiche SiC dure e fragili. Le carte abrasive standard non riescono a levigare; sono necessari dischi diamantati e lucidatura a vibrazione.

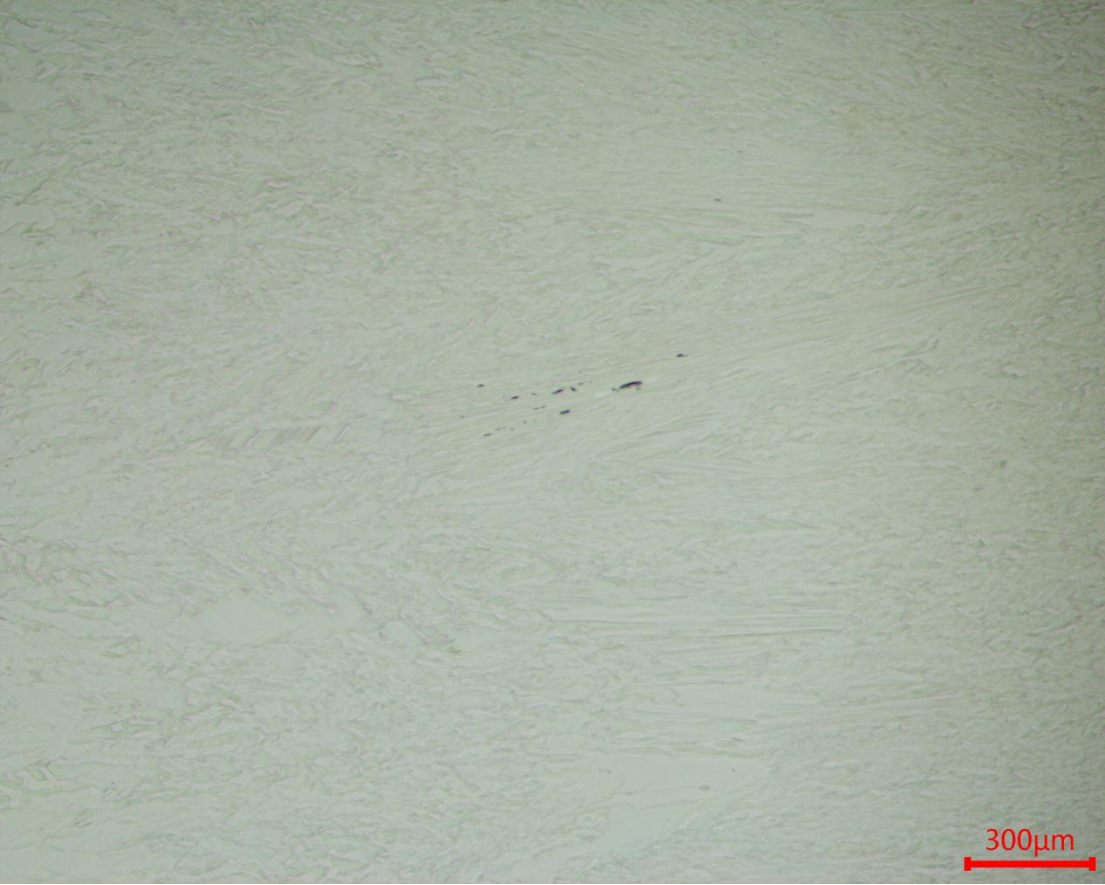

Figura 1: Micrografia del campione ceramico di carburo di silicio (SiC) (scala: 300μm)

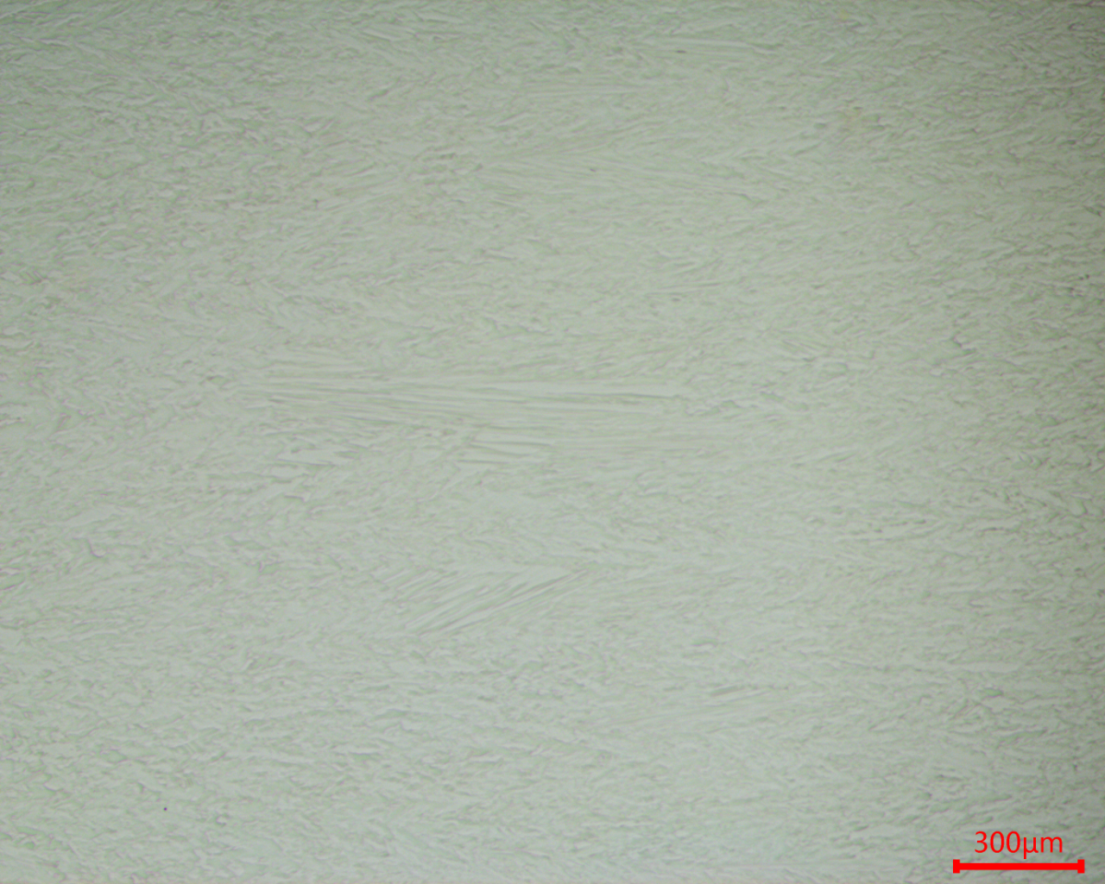

Figura 2: Micrografia del campione ceramico di carburo di silicio (SiC) (scala: 300μm)
La nostra procedura di preparazione SiC EBSD:
1️⃣ Sgrossatura con disco diamantato P400 per planarizzazione
2️⃣ Macinazione fine: sospensione diamantata PD-WT da 9 μm
3️⃣ Lucidatura grossolana: panno SC-JP 3μm PD-WT sospensione
4️⃣ Lucidatura intermedia: sospensione in tessuto ZN-ZP AO-A439
5️⃣ Vibrolucidatura finale: sospensione in tessuto ZN-ZP AO-A439
#Troia | #Troiametallography
.png?imageView2/2/w/400/format/jpg/q/75 "Macchina per il montaggio sottovuoto TJ2000 Theta")
.png?imageView2/2/w/400/format/jpg/q/75 "Smerigliatrice e lucidatrice GP-1A")
