Taglierina automatica Beta 300 Pro
Inizia la preparazione dei campioni metallografici con processo di taglio di alta qualità...

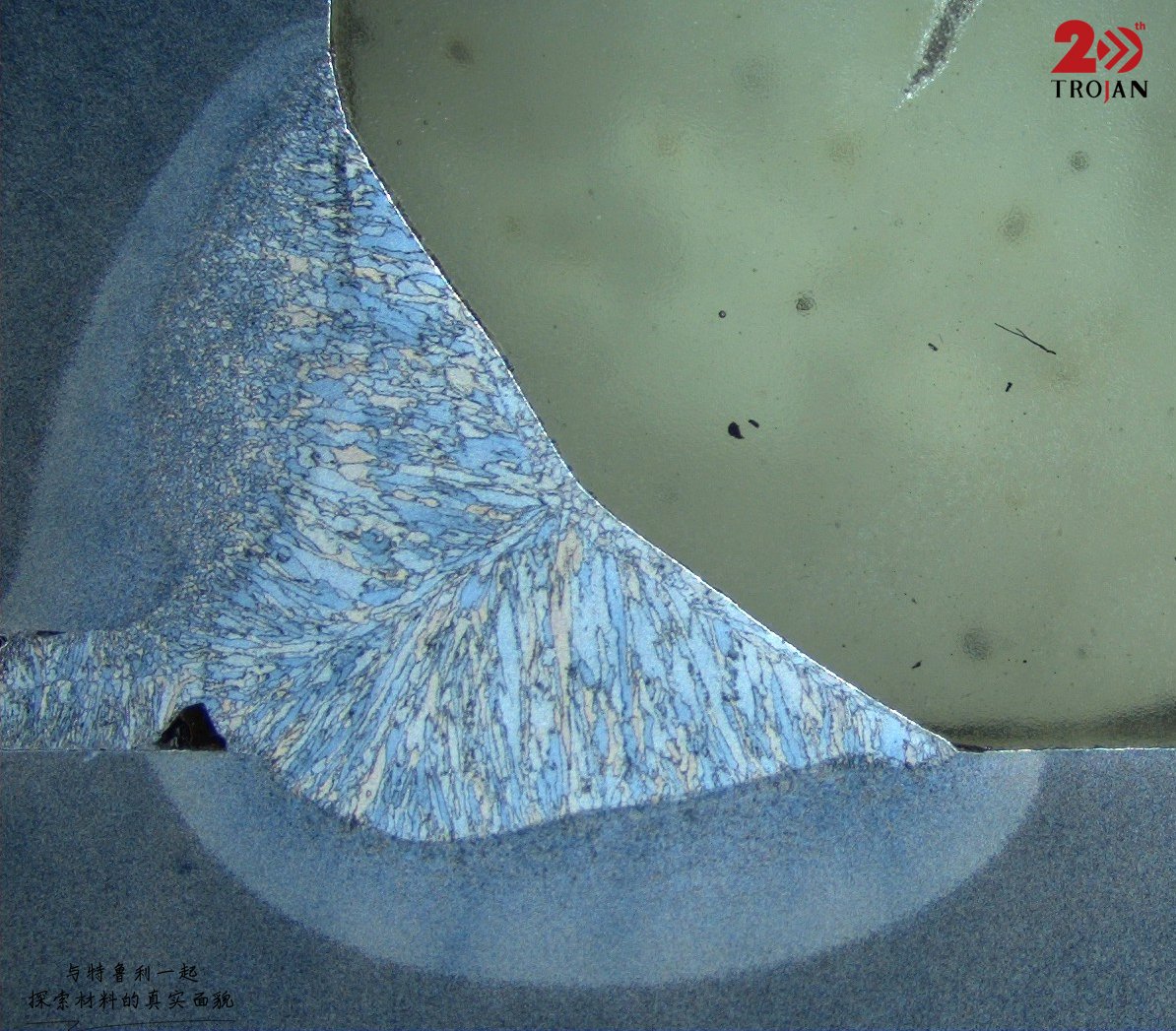

L'esame metallografico dei giunti saldati in acciaio al carbonio fabbricati mediante saldatura ad arco metallico con gas CO₂ costituisce il metodo principale per valutare la qualità della saldatura e la razionalità del processo.

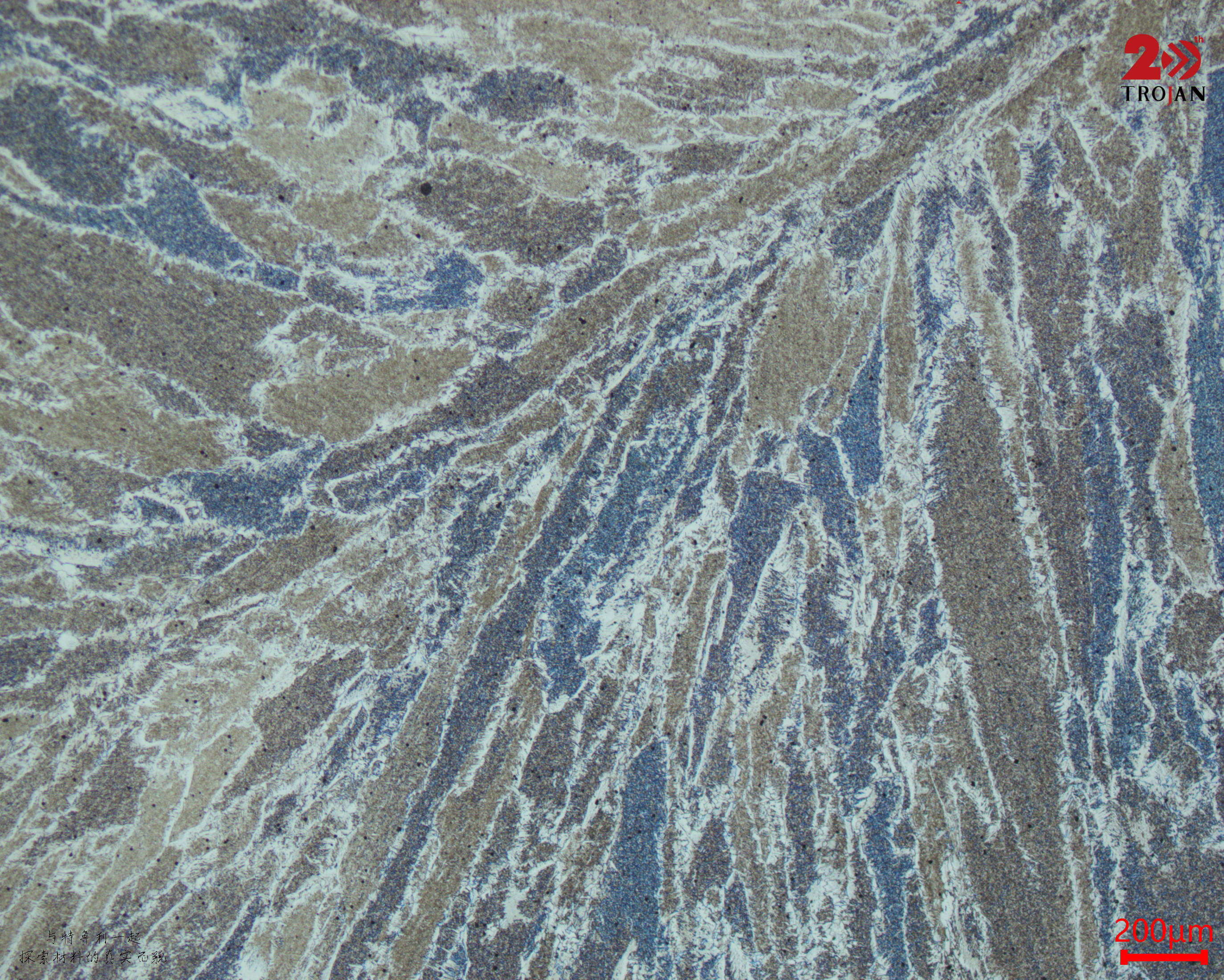

Nella zona del metallo di saldatura si trovano generalmente grani colonnari, insieme a piccole quantità di ferrite proeutettoide, ferrite delle piastre laterali e perlite.

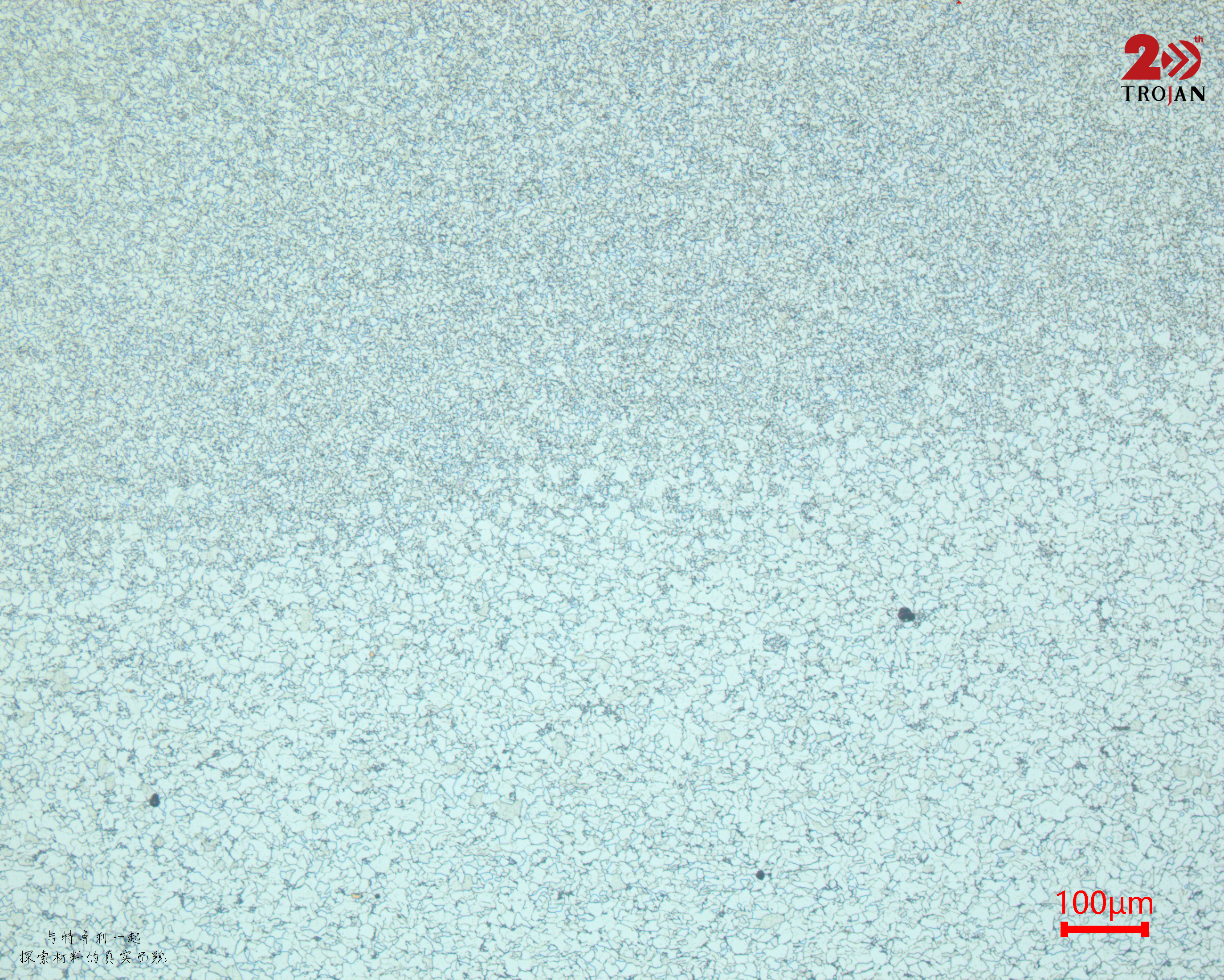

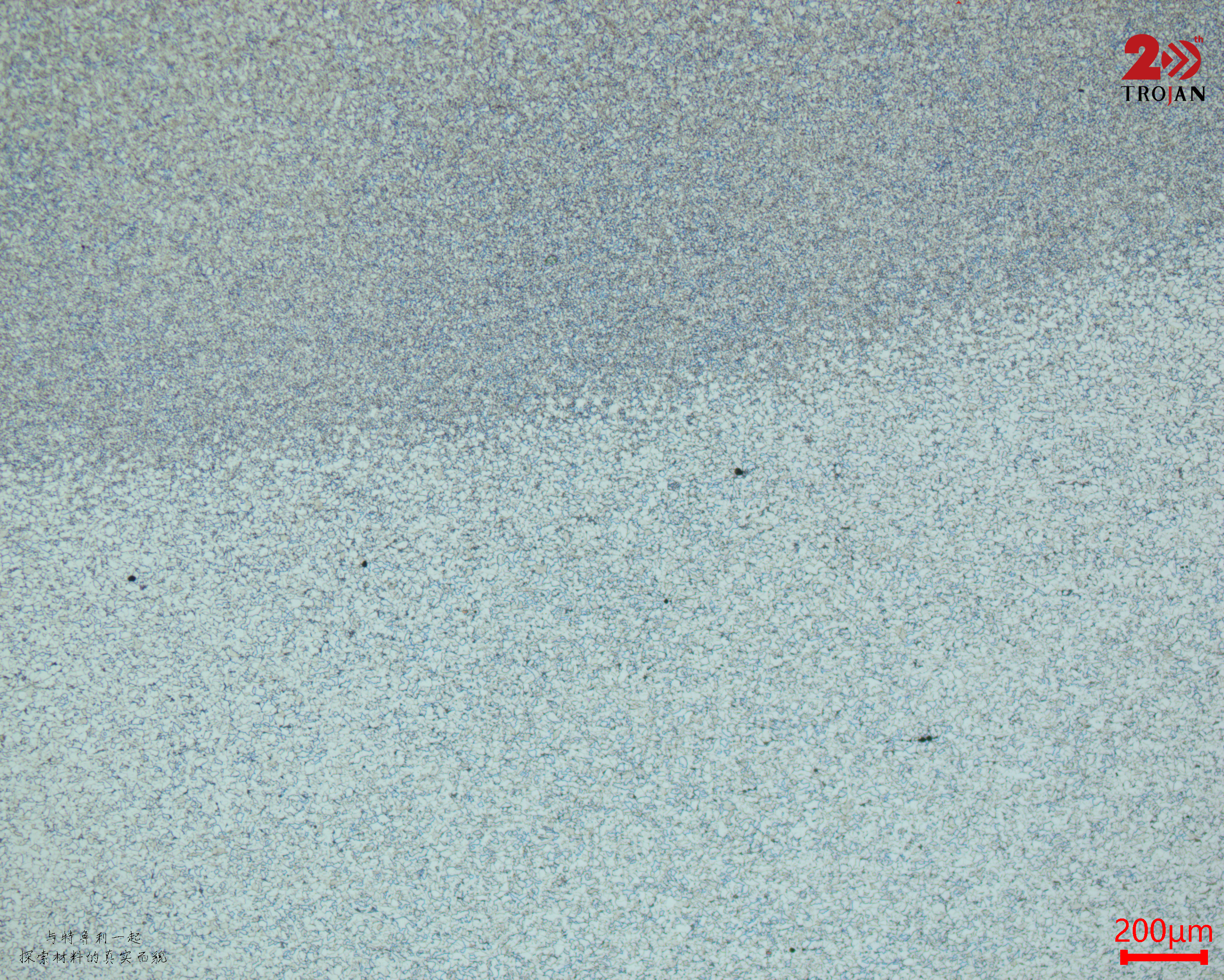

La zona influenzata dal calore (HAZ) mostra transizioni microstrutturali tra regioni a grana grossa e a grana fine. Nella zona a grana grossa tendono a formarsi strutture Widmanstätten e strati martensitici induriti che indeboliscono il giunto saldato.
L'osservazione microscopica vicino alla linea di fusione consente l'identificazione di difetti interni come fusione incompleta, microfessure, pori e inclusioni. Valuta inoltre in che modo il livello di surriscaldamento e la velocità di raffreddamento influenzano la morfologia della microstruttura. I risultati dei test metallografici forniscono un riferimento diretto per regolare l'apporto termico di saldatura, la temperatura di preriscaldamento e la temperatura di interpass, controllando efficacemente la tendenza all'indurimento e i rischi di fessurazione indotti dall'idrogeno.
La valutazione metallografica combinata che integra la distribuzione della durezza e la valutazione della microstruttura è un approccio affidabile per verificare le specifiche della procedura di saldatura e garantire l'integrità strutturale.
1️⃣ Macinazione grossolana: MET-M P400
2️⃣ Macinazione fine: POS 9μm PD-WT
3️⃣ Lucidatura: ET-JP 1μm PD-WT
*Alternativa alla fase 2: carta abrasiva da P800 a P2000
.png?imageView2/2/w/400/format/jpg/q/75 "Tazze di montaggio usa e getta")
.jpg?imageView2/2/w/400/format/jpg/q/75 "Lubrificanti per lucidatura PL-W")
