Caratterizzazione di lucidatura e microscopica di rivestimenti in foglio in lega d'oro per imballaggio microelettronico- Trojan (Suzhou) material technology Co., Ltd.

Caratterizzazione di lucidatura e microscopica di rivestimenti in foglio in lega d'oro per imballaggio microelettronico

28-05-2025

I fogli in lega d'oro si riferiscono generalmente a materiali per fogli sottili realizzati in lega d'oro utilizzate per collegare, fissare o imballare componenti elettronici, ecc. A causa della conducibilità elettrica estremamente elevata, una buona conduttività termica, un'elevata stabilità chimica, una buona flessibilità e una duttilità dell'oro, la superficie dell'oro è ampiamente utilizzata nelle confezioni microelettroniche e nella produzione di dispositivi Op totaelettronici dopo essere stati a piaga d'oro.

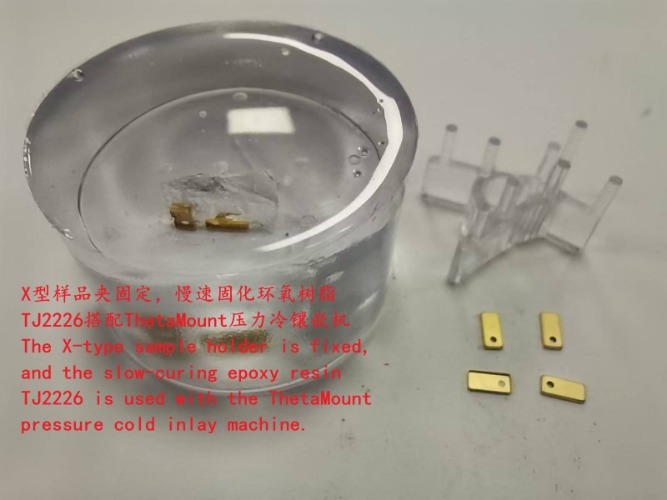

Per misurare lo spessore del rivestimento sui fogli in lega d'oro, ora sono lucidati per la preparazione del campione: poiché la dimensione del campione è molto piccola e di peso leggero, per impedire al campione di galleggiare nella resina epossidica liquida, viene utilizzato un supporto campione di tipo X.

Resina epossidica trasparente a chiusura a scatto lento TJ2226 è combinato con la macchina per l'incorporamento a freddo a pressione thetamount per l'incorporamento a freddo, quindi la preparazione del campione viene eseguita sulla macchina per lucidatura a doppio discorso alfa 208 a doppio controllo. I passaggi specifici sono i seguenti:
1. Macinatura planare con carta vetrata in carburo di silicio P800/P1200/P2000

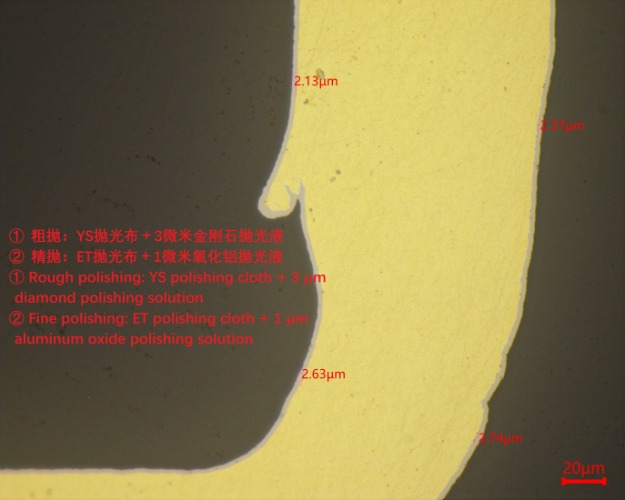

2. Solvelamento grossolana con tessuto di lucidatura YS sospensione di lucidatura a 3 micron
3. Finitura di lucidatura con poglione ET tessuto a 1 micron in alluminio Sospensione di lucidatura

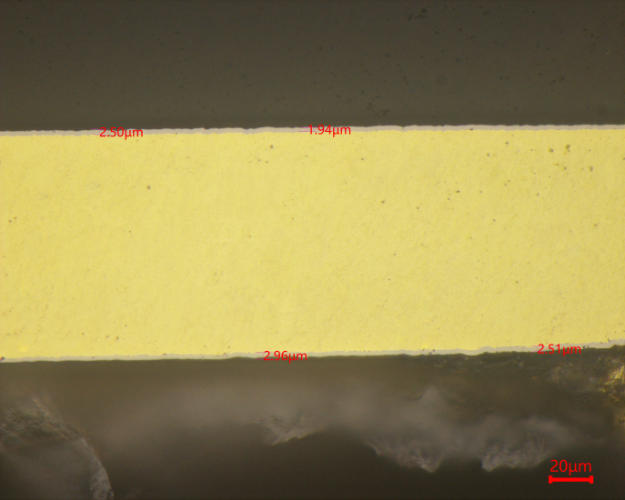

L'osservazione viene effettuata utilizzando il microscopio metallografico MN80 e quando ingrandito a 500 volte, si può vedere chiaramente il rivestimento grigio sulla superficie del campione, con uno spessore di 2-3 μm. Il rivestimento d'oro deve essere ingrandito a un ingrandimento più elevato sul microscopio elettronico a scansione SEM per essere visibile.
