Schema di preparazione per campioni metallografici di leghe di magnesio- Trojan (Suzhou) material technology Co., Ltd.

Schema di preparazione per campioni metallografici di leghe di magnesio

28-05-2025

Le leghe di magnesio, come materiali metallici strutturali più leggeri, sono ampiamente utilizzate in vari campi a causa della loro bassa densità, elevata resistenza specifica, buona conduttività termica e proprietà di schermatura elettromagnetica. Sono applicati in aerospace (come parentesi satellitari, componenti degli ingranaggi di atterraggio degli aeromobili), industria automobilistica (blocchi di motori, alloggiamenti di trasmissione), apparecchiature elettroniche (gusci per computer portatili, cornici per telefoni cellulari) e biomedicina (dispositivi di impianto degradabili). Le loro applicazioni non solo promuovono la leggera e la conservazione energetica dei veicoli di trasporto, ma migliorano anche le prestazioni e l'affidabilità dei componenti nella produzione di attrezzature di fascia alta, rendendoli un materiale chiave per lo sviluppo verde dell'industria moderna. A causa della loro elevata attività chimica e tendenza a deformarsi, la preparazione di campioni metallografici per leghe di magnesio presenta alcune sfide. Di seguito sono riportati i metodi di preparazione del campione per il riferimento.

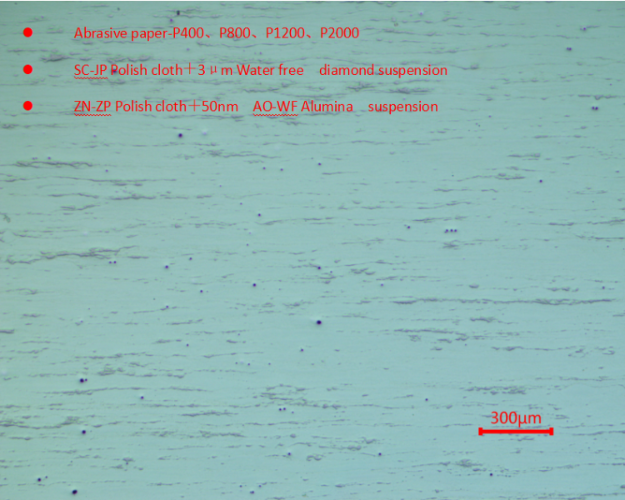

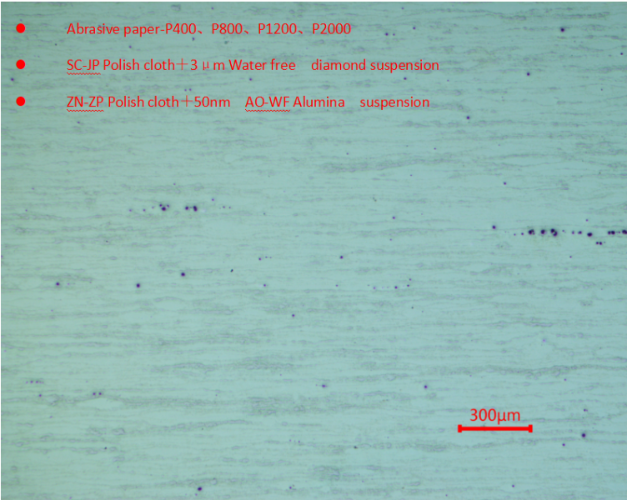

1. P400 carta vetrata metallografica viene utilizzato per la macinazione ruvida fino a quando il campione non diventa piatto.
2. P800, P1200 e P2000 sandpapers metallografici vengono utilizzati per la macinazione fine.
3. Il campione è lucidato con liquido di lucido di lucido per diamante anidro PD-WT SC.
4. Il campione è lucidato con Zn 0,05 μm AO-WF Base anidro Allumina Polishing Liquid. .
