Taglierina CT-250S/CT-250V
CT-250S/CT-250V è una macchina da taglio metallografica desktop progettata e realizzata secondo il ...
La lega di alluminio è fortemente favorita a causa del suo peso leggero e della resistenza alla corrosione. L'applicazione della tecnologia anodizzante dura migliora ulteriormente la durezza e la resistenza all'usura della lega di alluminio ed è ampiamente utilizzata in campi di fascia alta come la produzione aerospaziale e automobilistica. Tuttavia, per valutare accuratamente la qualità e le prestazioni del film anodizzante duro, la preparazione della microstruttura è un passaggio chiave indispensabile.
Difficoltà di preparazione: il film anodizzante duro della lega di alluminio ha caratteristiche materiali diverse dal substrato. Il film di ossido è duro e fragile, mentre il substrato in lega di alluminio è relativamente morbido. Questa "combinazione di durezza e morbidezza" pone sfide significative per la preparazione della microstruttura. Durante il processo di preparazione, dovrebbe essere prestata attenzione a cracking, peeling del film di ossido o deformazione e sfocatura dell'interfaccia tra il substrato e il film di ossido, che può prevenire l'osservazione e l'analisi accurate della microstruttura e influenzare il giudizio della qualità del prodotto.
Di seguito sono riportati le fasi del metodo di preparazione del campione per il riferimento.

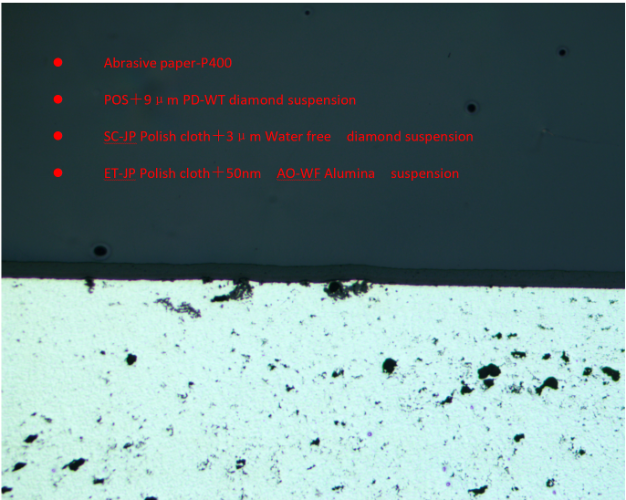

1. Macinatura fine con carta vetrata a microstruttura P400 fino a quando il campione è piatto
2. POS Macinazione fine con liquido di lucido di lucidatura a diamante PD-WT da 9 μm
3. SC 3 μm di lucidatura del diamante anidro di lucidatura liquida

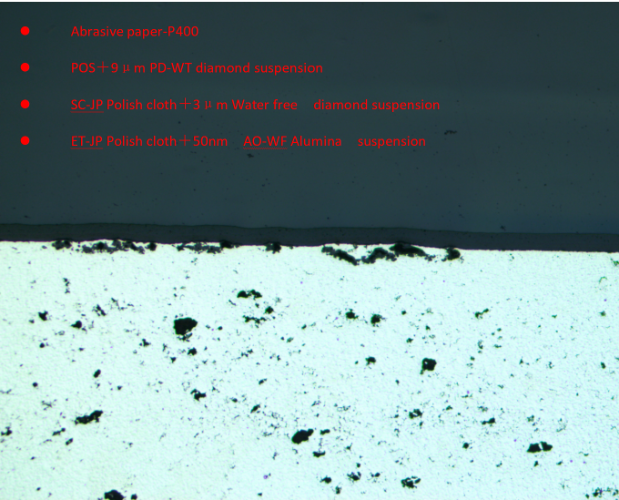

3
