Caso di preparazione del campione metallografico: ceramica di allumina- Trojan (Suzhou) material technology Co., Ltd.

Le ceramiche di allumina possiedono proprietà eccezionali tra cui elevata durezza, resistenza all'usura superiore, resistenza alla corrosione ed eccellente isolamento. Essendo ceramiche strutturali e funzionali ampiamente utilizzate, vengono applicate in parti di isolamento elettronico, componenti di precisione resistenti all'usura, schermatura ad alta temperatura, settore aerospaziale e metallurgico. La loro microstruttura governa direttamente le prestazioni del servizio e la durata dei prodotti finiti.

Microstruttura e controllo di qualità

L'esame metallografico consente una chiara osservazione della dimensione del grano, della morfologia dei bordi del grano, della distribuzione dei pori, delle microfessure e dei difetti dovuti alle impurità per valutare accuratamente la qualità della sinterizzazione e l'omogeneità della microstruttura. I dati metallografici aiutano a ottimizzare i parametri di sinterizzazione e a prevenire guasti al prodotto quali fessurazioni, abrasioni e rotture dell'isolamento. Si tratta di una base tecnica essenziale per il controllo della qualità della produzione di massa, il miglioramento delle prestazioni e l'analisi dei guasti delle ceramiche di allumina.

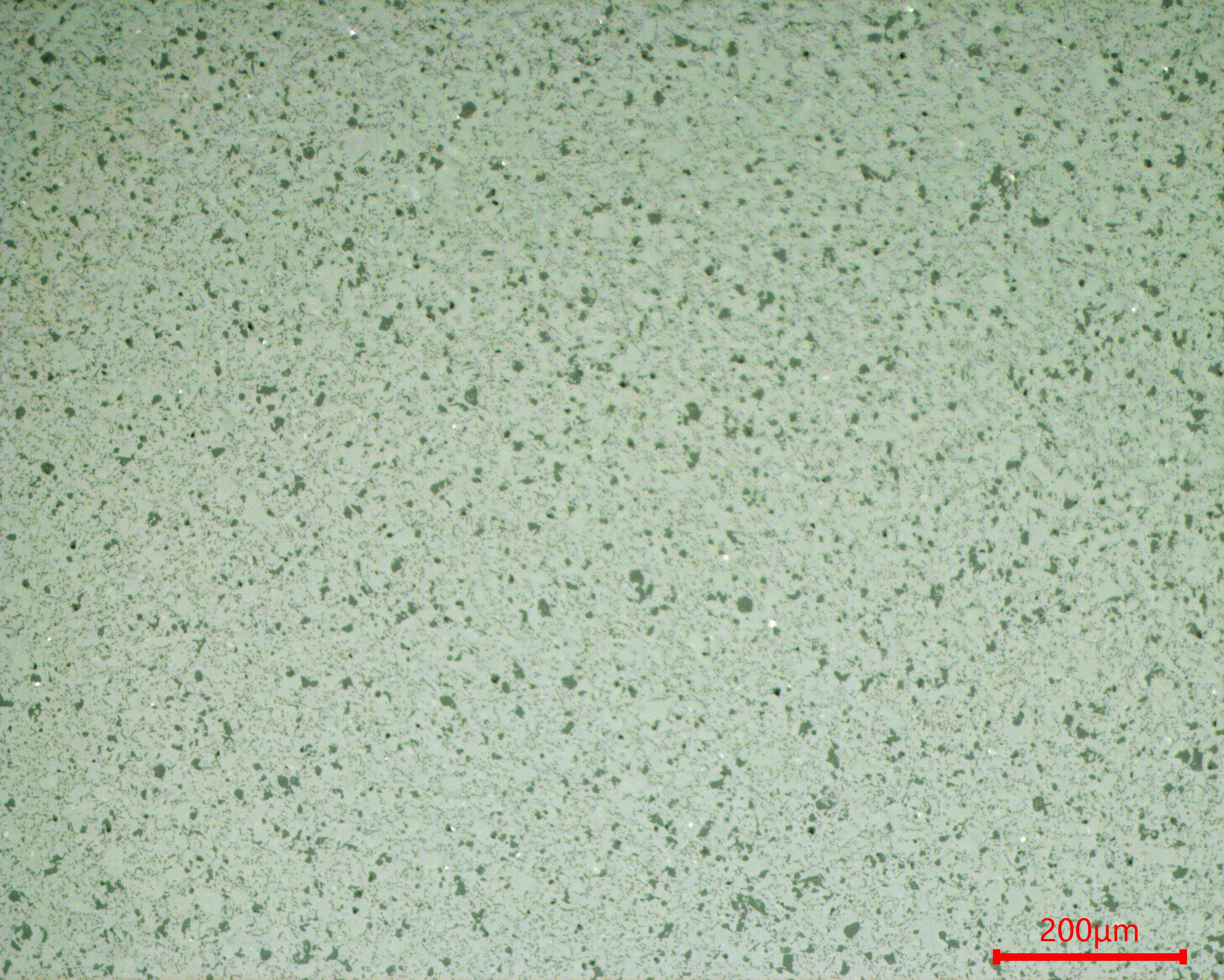

Alumina ceramic microstructure overview at 200um scale — Osservazione della microstruttura su scala 200μm

Meccanismo di molatura e lucidatura

Le ceramiche di allumina sono caratterizzate da elevata durezza e fragilità, rendendo la carta vetrata convenzionale inefficace per la molatura. Per la molatura grossolana vengono utilizzati dischi diamantati con legante resinoide, seguiti dalla molatura fine con un disco POH e una sospensione diamantata da 9 μm. I dischi abrasivi in resina forniscono ammortizzazione durante la lavorazione, evitando gravi crepe longitudinali e consentendo una preparazione efficiente dei campioni di ceramica di allumina.

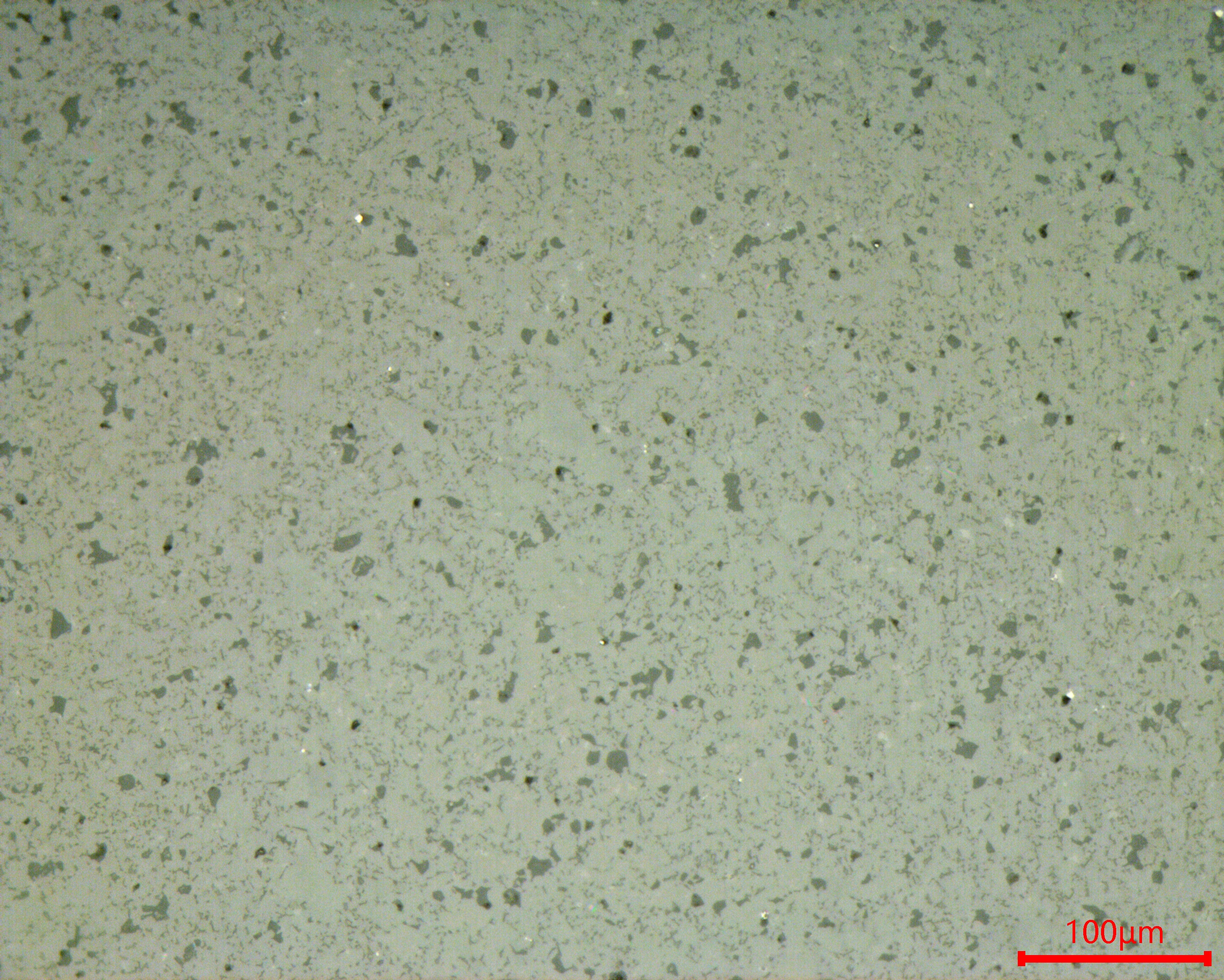

Alumina ceramic fine grinding surface at 100um scale — Stato di macinazione fine su scala 100μm

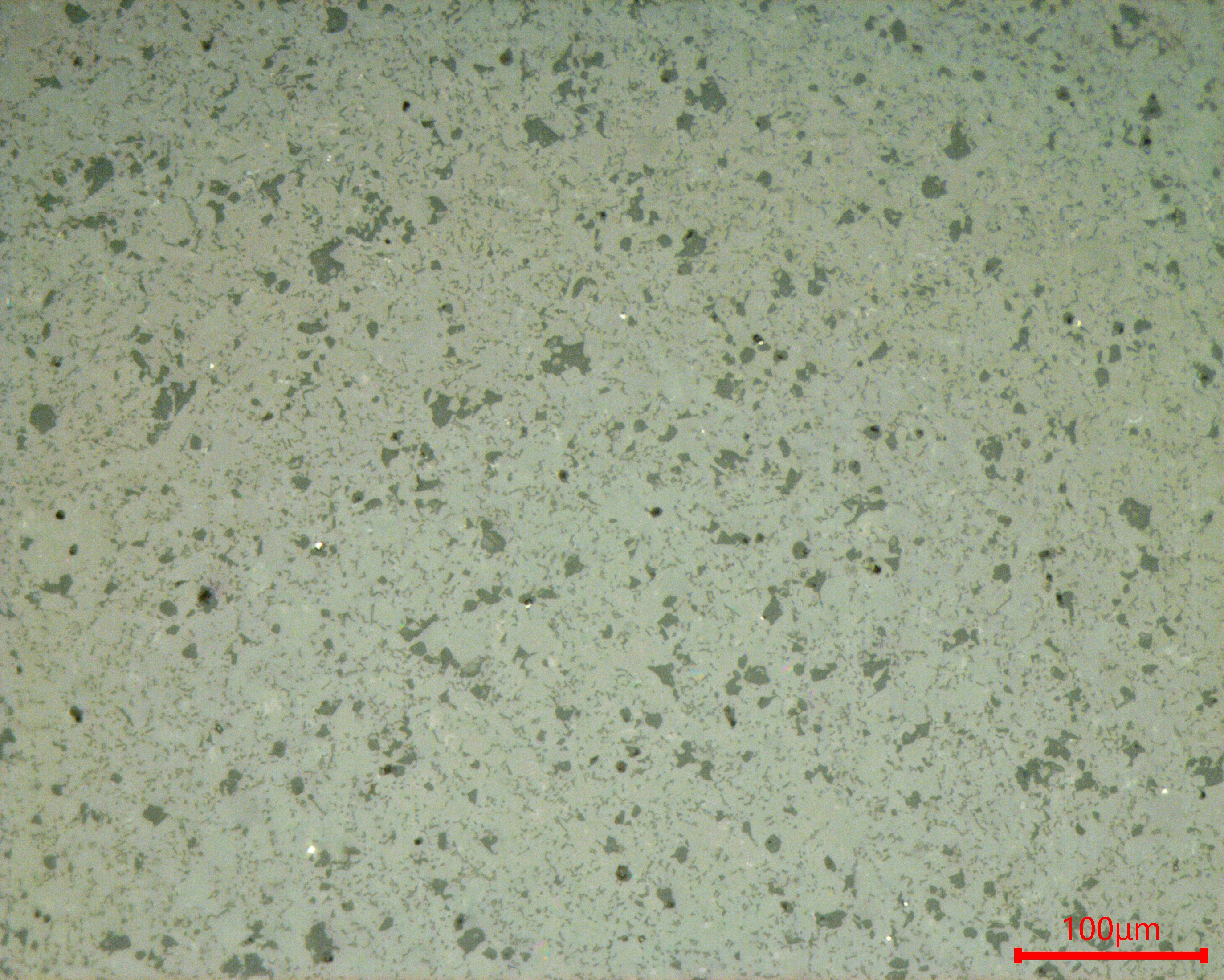

Alumina ceramic detail view at 100um scale — Controllo dell'omogeneità della superficie su scala 100μm

Procedura di preparazione

Condividiamo il preparazione metallografica procedura per i campioni di allumina sinterizzata di seguito come riferimento:

Rettifica grossolana e planarizzazione : Disco abrasivo diamantato in resina P400DiaRe
Macinazione fine : Disco POH 9 μm Sospensione PD-WT
Lucidatura grossolana : Sospensione PD-WT con disco GF-JP da 3 μm
Lucidatura finale : Sospensione disco ZN SO-T401

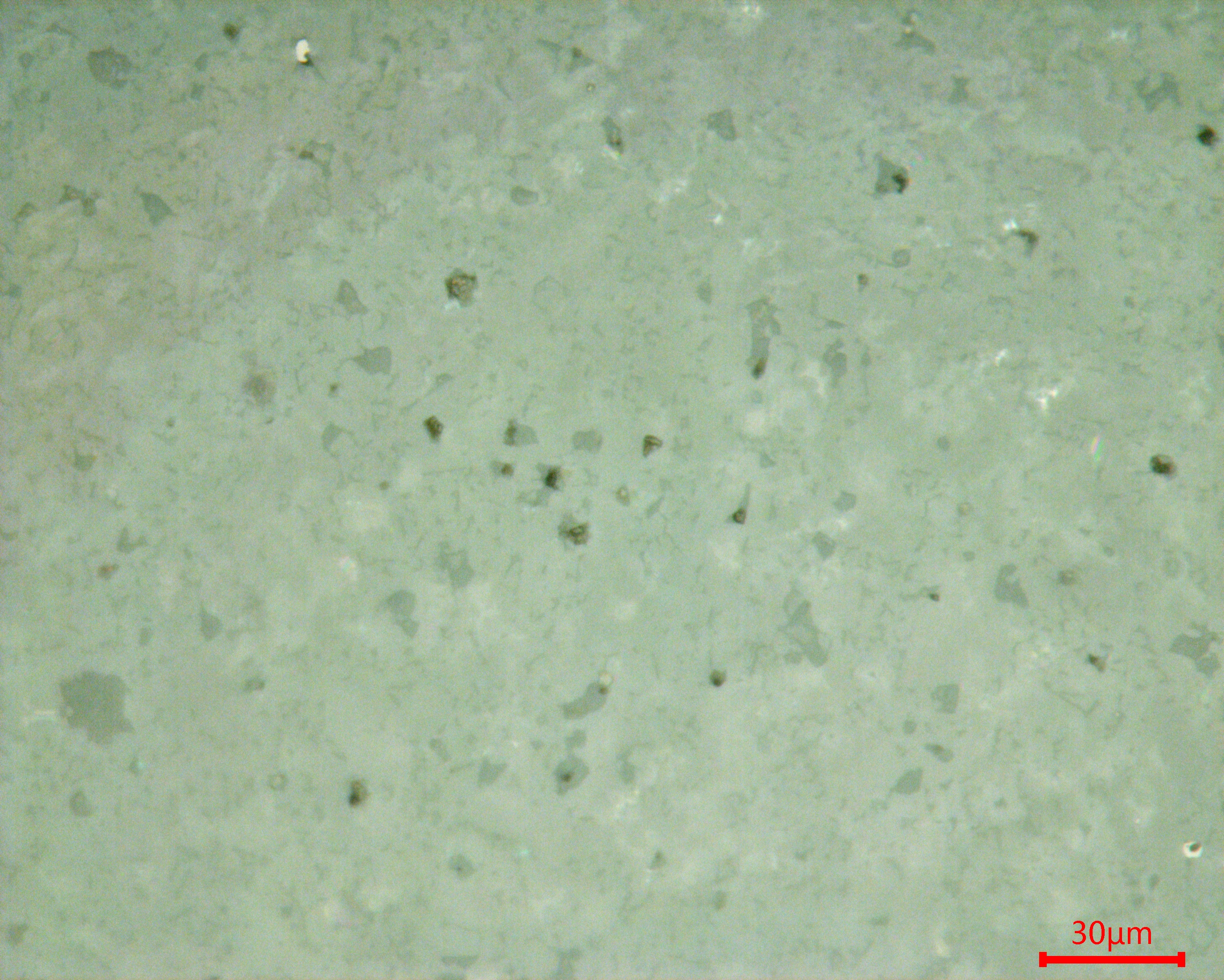

Alumina ceramic final polished microstructure at 30um scale — Vista finale della struttura lucidata su scala 30μm

Tag e metadati

#Troia #Troiametallography #Metallografia #Preparazione del campione #CeramicaAllumina #Ceramicastrutturale #Test sui materiali #Analisidelfallimento #RicercaCeramica
