Taglierina CT-250S/CT-250V
CT-250S/CT-250V è una macchina da taglio metallografica desktop progettata e realizzata secondo il ...
La dinastia Han segnò l'età dell'oro dell'antica lavorazione artigianale degli specchi in bronzo cinesi. Gli specchi erano prevalentemente fusi da una lega ternaria di piombo, stagno e rame con un rapporto classico di circa 14:5:1. Il piombo migliora la fluidità della lega fusa, consentendo motivi decorativi ben definiti, formatura stabile e produzione di massa: un risultato notevole della tecnologia metallurgica Han.

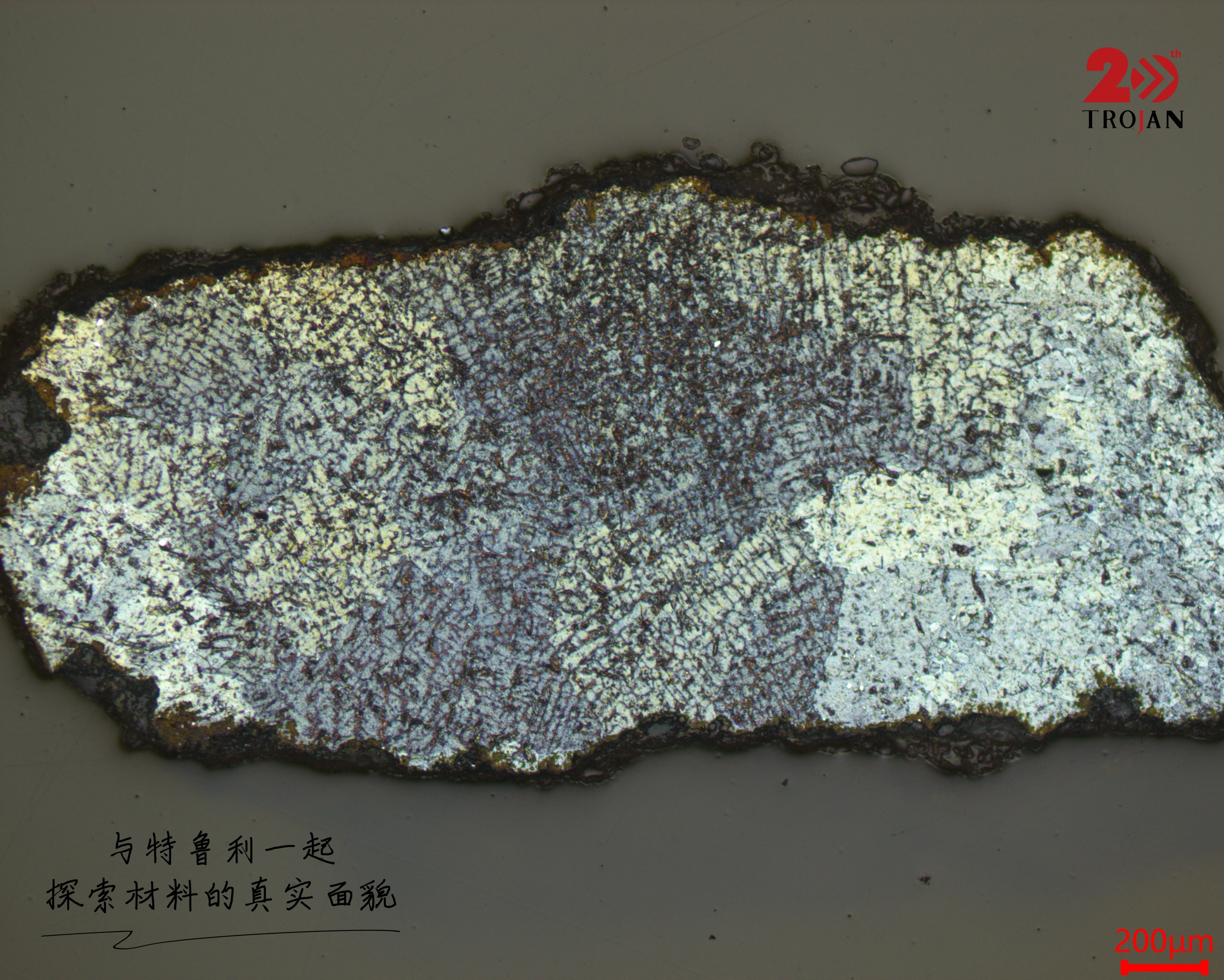

Figura 1: Panoramica iniziale della preparazione del campione di specchio in bronzo Han.
Sfide metallografiche
Dopo migliaia di anni sottoterra, questi specchi di bronzo sviluppano strati di porosità, segregazione e corrosione. Queste microstrutture uniche creano grandi sfide per la preparazione dei campioni metallografici delle reliquie culturali.
Sfide principali della metallografia a specchio in bronzo Han: Durezza non uniforme sul campione; fasi di piombo soggette a spargimento. La molatura provoca facilmente graffi e deformazioni superficiali. Gli strati di corrosione poco aderenti tendono a staccarsi durante la lucidatura, creando false caratteristiche che distorcono le osservazioni della microstruttura originale della fusione.

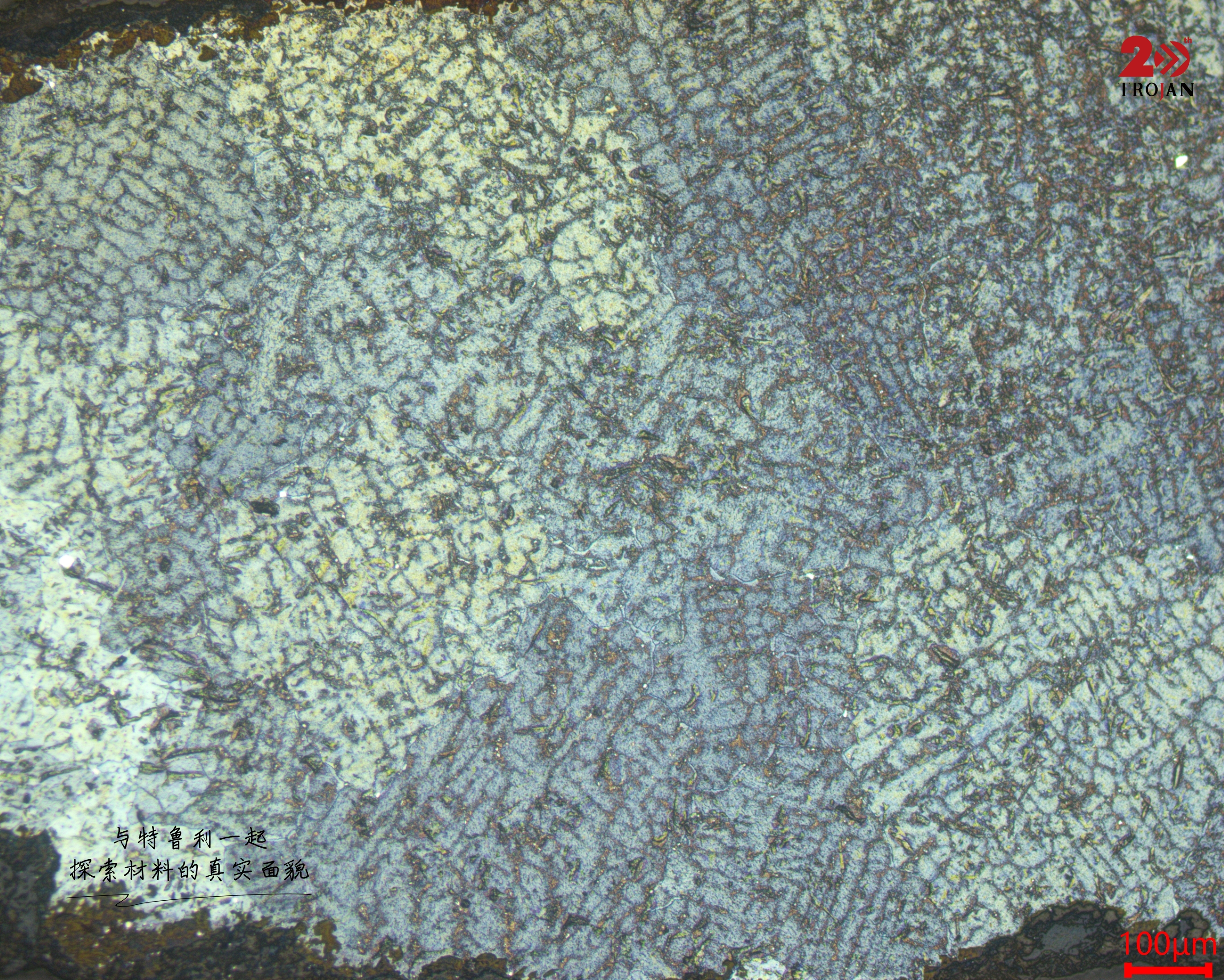

Figura 2: vista dettagliata che mostra la porosità e le caratteristiche strutturali.
Soluzioni reali per il flusso di lavoro
Truly ha sviluppato un flusso di lavoro completo per risolvere queste difficoltà:
- Taglio automatico di precisione Table-CUT200 riduce al minimo i danni termici
- Levigatura sequenziale con carte abrasive graduate (è possibile applicare paraffina secondo necessità)
- L'impregnazione sotto vuoto ThetaVAC-2 riempie i pori irregolari per ottenere un imaging metallografico superiore
- La sospensione di lucidatura del diamante seguita dalla lucidatura finale con silice rimuove i graffi sottili e la deformazione della superficie
- Pulizia ad ultrasuoni per aree porose

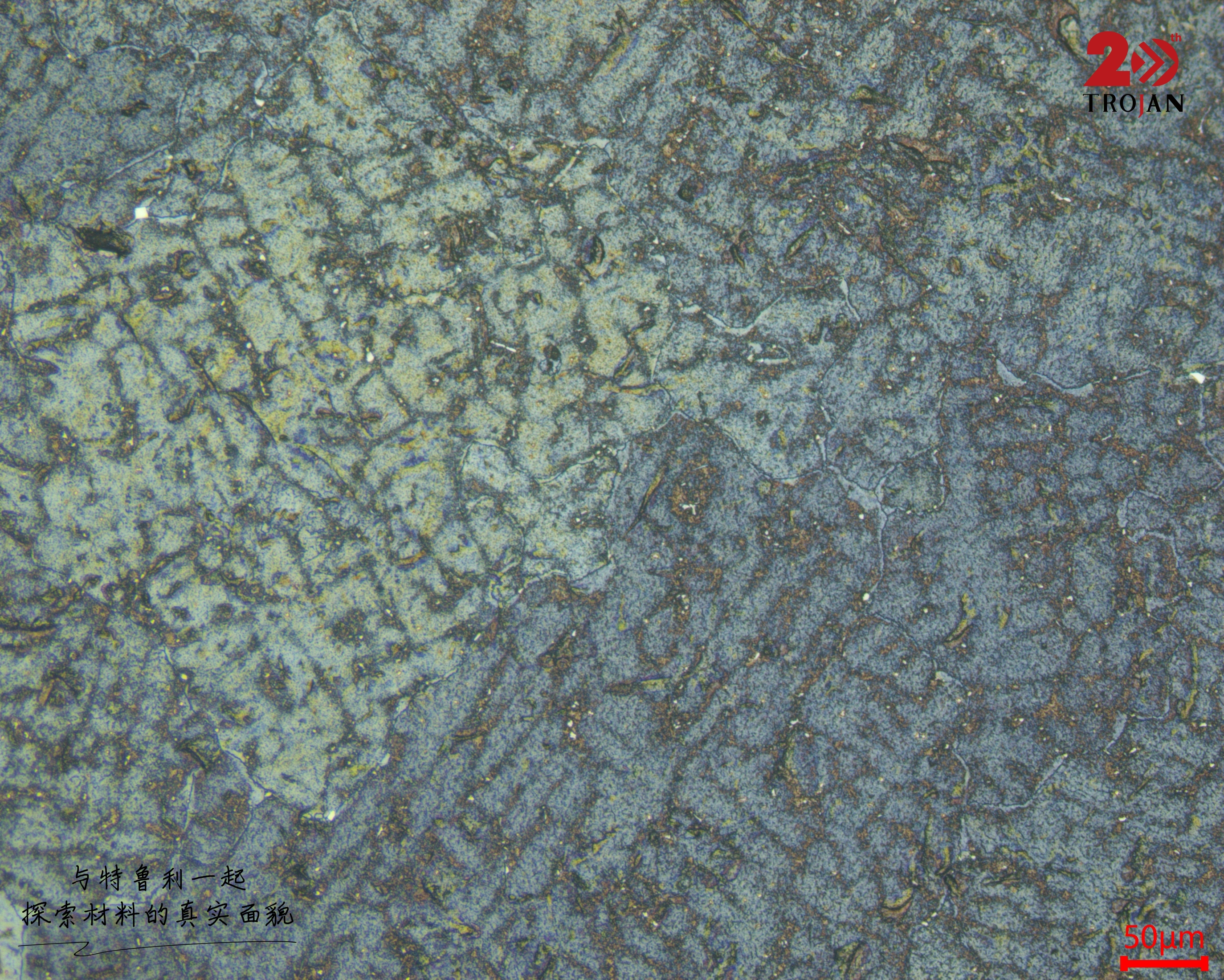

Figura 3: Microstruttura dopo l'implementazione del flusso di lavoro di preparazione specializzato.
Questo flusso di lavoro preserva le microstrutture originali intatte, rivelando accuratamente le tecniche di fusione degli specchi in bronzo Han e fornendo dati affidabili per la ricerca sul patrimonio culturale.
Parametri di preparazione consigliati
- Rettifica: MET-SP P800–2500
- Lucidatura grossolana: SC 0,05μm Super
- Lucidatura finale: ZN 0,05μm 439

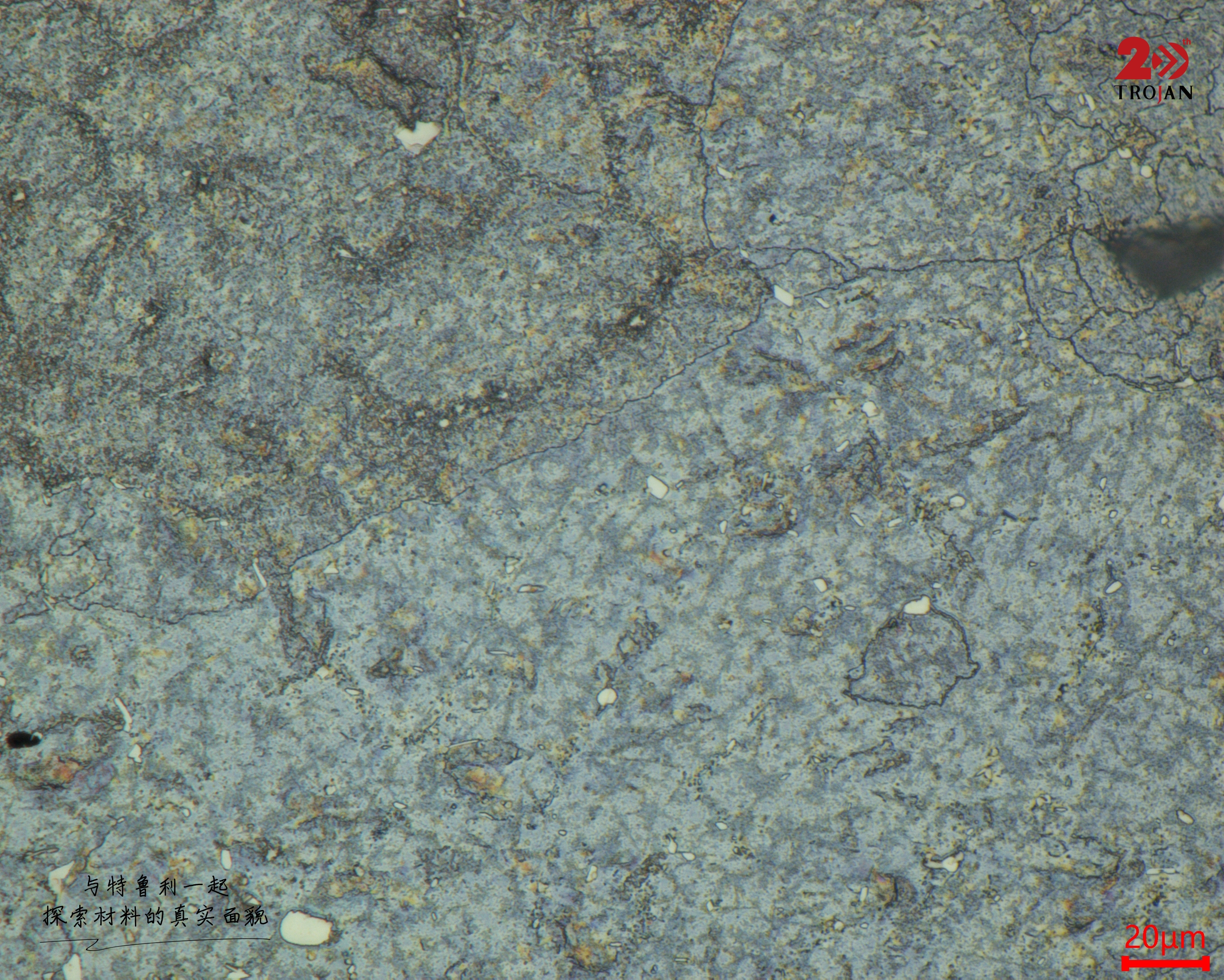

Figura 4: risultato finale ad alto ingrandimento che mostra le fasi conservate.
.jpg?imageView2/2/w/400/format/jpg/q/75 "Tagliare le ruote")
.png?imageView2/2/w/400/format/jpg/q/75 "Macchina per il montaggio sottovuoto TJ2000 Theta")
