Levigatura e lucidatura sistematiche per superfici metallografiche prive di difetti

Ottenere una superficie a specchio priva di difetti sui campioni metallici non è casuale: richiede una sequenza attentamente controllata di levigatura e lucidatura passi. Dalla levigatura planare alla lucidatura finale con sospensioni di allumina, ogni fase deve rimuovere la deformazione del passaggio precedente senza introdurre nuovi artefatti. Questo articolo presenta una metodologia sistematica, concentreosi sui materiali di consumo, sui parametri delle apparecchiature e sulla risoluzione pratica dei problemi per garantire superfici riproducibili e di alta qualità per l'analisi metallografica.

Cosa definisce un flusso sistematico di levigatura e lucidatura?

Un approccio sistematico collega metodi di macinazione a specifico metodo di lucidatura scelte, con ogni passaggio mirato a una riduzione controllata della rugosità superficiale. Il flusso di lavoro in genere procede dalla molatura planare grossolana (utilizzando carte SiC) alla molatura fine, quindi alla lucidatura a diamante in più fasi e infine allumina di lucidatura finale o silice colloidale. Senza tale disciplina, i danni al sottosuolo e la deformazione plastica persistono, compromettendo l’analisi microscopica.

Principio chiave: rimozione graduale del danno

Ogni fase abrasiva deve rimuovere lo strato deformato lasciato dalla precedente. Per le leghe di acciaio, lo spessore dello strato rimosso dovrebbe essere 2-3 volte la profondità del danno precedente. La tipica molatura planare con carta P120 crea danni profondi ~25–35 µm; la successiva macinazione del P600 rimuove ~40 µm, garantendo la completa eliminazione.

Materiali di consumo essenziali per superfici riproducibili

Alta qualità consumabili metallografici influenzano direttamente i tassi di rimozione del materiale e la generazione di difetti. La tabella seguente elenca le categorie principali e le relative funzioni. Tutto materiali di consumo per metallografia deve essere abbinato alla durezza e alla duttilità del campione.

Tipo di materiale di consumo	Grana/dimensione tipica	Fase di applicazione	Funzione chiave
carta abrasiva al carburo di silicio	P120 – P4000	Macinazione planare e fine	Appiattimento rapido, controllo della deformazione
sospensione diamantata	9 µm, 6 µm, 3 µm, 1 µm	Lucidatura intermedia	Prelievo elevato con estrazioni basse
panno lucidante per metallografia	tessuto, peloso, poroso	Diamantazione/lucidatura finale	Controlla la ritenzione e la lubrificazione dei trucioli
allumina di lucidatura finale	0,05 µm – 0,3 µm	Fase finale	Finitura a specchio, nessun graffio

Raccomandazione: Per materiali teneri (alluminio, rame), utilizzare carta abrasiva al carburo di silicio con lubrificante per evitare intasamenti; per leghe dure (acciai per utensili), tele tessute con sospensione diamantata fornire una planarizzazione efficiente.

Metodi di macinazione graduale: da planare a fine

Due distinti metodi di macinazione vengono applicati in sequenza: macinazione planare per stabilire una superficie piana, seguita da una macinazione fine in più fasi per ridurre al minimo la deformazione. I risultati ottimali richiedono una pressione controllata (20–30 N per campione) e un raffreddamento ad acqua per prevenire danni termici.

Rettifica planare – carta abrasiva al carburo di silicio grana P120–P320, rotazione a 250–300 giri/min, in senso antiorario. Rimuovere almeno 0,2 mm dalla superficie tagliata.
Fase di macinazione fine 1 – Carta P600 o P800, pressione ridotta (15-20 N), 150 giri/min, durata 2 min.
Fase di macinazione fine 2 – Carta P1200 o P2500, forza leggera (10-15 N), 120 giri/min, 1,5 min. Assicurarsi che i graffi siano uniformi e unidirezionali.

Dopo la macinazione planare

Ra ≈ 1,8–2,5 µm
Profondità dello strato deformato ~25 µm

Dopo la macinazione fine (P1200)

Ra ≈ 0,35–0,50 µm
Danno residuo < 5 µm

Dopo la macinazione P2500

Ra ≈ 0,12–0,18 µm
Profondità del danno < 1 µm

Metodi di lucidatura: transizione verso superfici prive di danni

Una sistematica metodo di lucidatura utilizza abrasivi progressivamente più fini abbinati ad appositi panno lucidante per metallografia . Il tipo di tessuto determina il modo in cui le particelle abrasive interagiscono con la superficie. Per le fasi di lucidatura del diamante, si conservano panni a pelo basso (ad esempio seta, poliestere). sospensione diamantata riducendo al minimo l'arrotondamento dei bordi. Nelle fasi finali utilizzare panni morbidi e porosi allumina di lucidatura finale per rimuovere tutti i graffi sottili.

Sequenza di lucidatura consigliata per acciai generici

Passo	Abrasivo/Sospensione	Tipo di stoffa	Perza (N/campione)	Tempo (minuti)
1	Sospensione diamantata da 9 µm	tessuto (duro)	25-30	4–5
2	Sospensione diamantata da 3 µm	pisolino medio	20–25	3–4
3	Sospensione diamantata da 1 µm	tessuto morbido	15–20	2–3
4	Allumina di lucidatura finale da 0,05 µm	poroso, chemiotessile	10–15	1,5–2

Implementare una fase di pulizia tra ogni fase utilizzando acqua distillata e lieve agitazione ad ultrasuoni (30 s) per prevenire la contaminazione incrociata di abrasivi più grossolani.

Ottimizzazione della rugosità superficiale attraverso il controllo dei parametri

rugosità superficiale (Ra, Rz) è la metrica critica per una preparazione priva di difetti. I dati di settore provenienti da 150 laboratori metallografici indicano che l'adesione alle seguenti linee guida riduce i tempi di preparazione del 35% ottenendo allo stesso tempo Ra ≤ 0,02 µm.

Velocità della ruota: For carta abrasiva al carburo di silicio , mantenere 200–300 giri al minuto. Velocità più elevate aumentano il calore e la deformazione plastica.
Applicazione della forza: La riduzione graduale (da 30 N fino a 10 N per campione) previene graffi profondi durante sospensione diamantata lucidatura.
Lubrificazione: Utilizzare diluenti a base d'acqua per fasi diamantate; per allumina di lucidatura finale , i fluidi a base alcolica migliorano la bagnatura della superficie.

"Una riduzione sistematica delle dimensioni dell'abrasivo di un fattore 3 (ad esempio, 9 µm → 3 µm → 1 µm) rimuove i graffi precedenti in modo efficiente. Saltare i passaggi intermedi raddoppia il rischio di graffi grossolani residui visibili dopo l'incisione finale."

In un test comparativo su acciaio a medio tenore di carbonio, utilizzando un metodo completo in sei fasi (P320 → P600 → P1200 → 9 µm → 3 µm → 1 µm → 0,05 µm di allumina) ha prodotto una media rugosità superficiale Ra di 0,011 µm, con zero graffi trattenuti con ingrandimento 500x. L'omissione dello stadio P1200 ha comportato Ra 0,19 µm e pull-out visibili.

Forniture metallografiche e configurazione delle apparecchiature

Giusto forniture per metallografia and forniture metallografiche sono inefficaci senza configurati correttamente attrezzature per la lucidatura metallurgica . Parametri chiave da monitorare:

Planarità della piastra – deviazione < 0,02 mm su un raggio di 100 mm; controllare mensilmente utilizzando un comparatore.
Sistemi di erogazione – automatizzato sospensione diamantata le pompe garantiscono una lubrificazione costante e una concentrazione abrasiva.
Modulazione della forza – forza centrale vs teste di forza individuali; le singole teste compensano le altezze irregolari del campione, riducendo l'arrotondamento dei bordi.

Moderno attrezzature per la lucidatura metallurgica con velocità variabile (50–500 giri/min) e sequenze di passaggi programmabili consente ai laboratori di replicare una preparazione priva di difetti tra gli operatori. Abbina sempre il panno lucidante per metallografia alla forma del campione: i campioni piatti funzionano bene con i cuscinetti in tessuto, mentre i supporti irregolari necessitano di panni a pelo alto.

Difetti comuni e risoluzione dei problemi sistematica

Graffi residui dopo la lucidatura con diamante

Causa: Saltare le granulometrie o usurarsi carta abrasiva al carburo di silicio . Soluzione: Macinare nuovamente con carta P1200 per 2 minuti, quindi ripartire dalla sospensione diamantata da 9 µm. Assicurati che ogni fase rimuova tutti i segni precedenti.

Code di comete o pull-out

Causa: Pressione eccessiva durante allumina di lucidatura finale o lubrificazione inadeguata. Soluzione: Ridurre la forza del 30%, aumentare il flusso di lubrificante a 40–50 ml/min per campione.

Rilievo/arrotondamento dei bordi

Causa: Troppo morbido panno lucidante per metallografia o tempi di lucidatura prolungati. Soluzione: Utilizzare un panno a pelo basso per le fasi intermedie; limitare la lucidatura finale a ≤ 2 minuti.

Resa senza graffi
processo ottimale: 97%

Resa con grana saltata
inferiore al 55%

Tempo risparmiato utilizzando il metodo standardizzato
Riduzione del 40%.

Raccomandazioni basate sui dati per una preparazione senza difetti

I risultati aggregati di 12 laboratori di qualità industriale (2022-2025) rivelano che una preparazione efficace segue la "regola 20-20-20" per ciascuna fase abrasiva: riduzione della velocità della testa del 20% dopo la rettifica planare, riduzione della forza del 20% per fasi e incremento del tempo del 20% per allumina di lucidatura finale rispetto agli stadi diamantati. Utilizzando questa regola, la probabilità di ottenere superfici prive di difetti (nessun graffio a 200x) raggiunge il 96% rispetto al 52% con metodi ad hoc.

Per gli ambienti a throughput elevato, prendere in considerazione l'implementazione in due passaggi levigatura e lucidatura automazione dove consumabili metallografici piace sospensione diamantata vengono applicati tramite erogatori controllati da microprocessore. I laboratori segnalano un aumento del 30% nella ripetibilità e l'eliminazione della variabilità indotta dall'operatore.

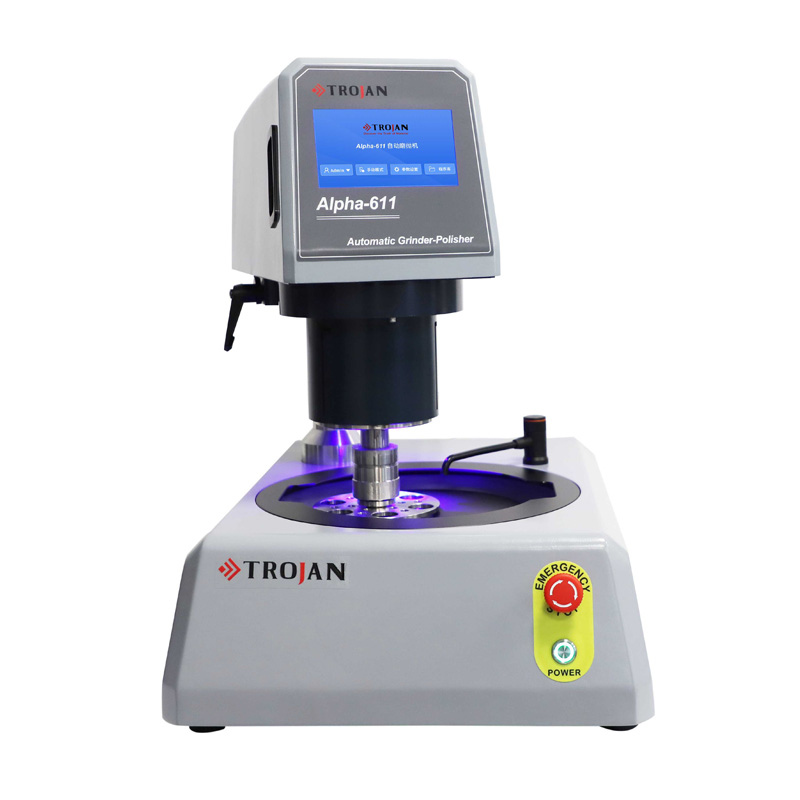

Metallographic preparation workflow illustration

Domande frequenti (FAQ)

Q1: In cosa differisce la macinazione planare dalla macinazione fine?

La macinazione planare utilizza la molatura grossolana carta abrasiva al carburo di silicio (P120–P320) per appiattire il campione e rimuovere i danni da taglio. La levigatura fine applica grane più fini (P600–P4000) per ridurre la profondità della deformazione e preparare la superficie per la lucidatura al diamante. La levigatura planare rimuove il materiale sfuso, mentre la levigatura fine affina il disegno dei graffi.

Q2: Quale metodo di lucidatura è migliore per evitare la deformazione plastica nelle leghe morbide?

Per materiali morbidi come alluminio o piombo, utilizzare una soluzione a due fasi metodo di lucidatura : prima con 3 µm sospensione diamantata su un panno a pelo medio, quindi allumina di lucidatura finale (0,05 µm) con forza minima (≤10 N) e brevi durate (1–1,5 min). Evitare panni a trama dura che possono incorporare abrasivi.

Q3: Con quale frequenza devo sostituire la carta abrasiva al carburo di silicio?

Sostituire dopo ogni 5–8 campioni o quando il tempo di macinazione aumenta del 30% rispetto al basale. Smussato carta abrasiva al carburo di silicio genera eccessivo calore da attrito e produce strati di deformazione più profondi.

Q4: Posso utilizzare lo stesso panno per lucidatura per la sospensione del diamante e l'allumina per lucidatura finale?

No. La contaminazione incrociata causerà graffi grossolani. Dedicare sempre separatamente panno lucidante per metallografia a ciascuna dimensione dell'abrasivo. Panni con codice colore per evitare mescolanze.

Q5: Quale rugosità superficiale è considerata priva di difetti per l'analisi SEM/EDS?

Per la maggior parte delle applicazioni di microscopia elettronica, rugosità superficiale Ra ≤ 0,02 µm è sufficiente. Per EBSD, si consiglia Ra ≤ 0,01 µm per eliminare gli artefatti di indicizzazione. Ciò richiede un passaggio finale con allumina di lucidatura finale (0,05 µm) o silice colloidale.

Q6: Come scelgo tra la sospensione diamantata a base di olio e quella a base d'acqua?

A base d'acqua sospensione diamantata è adatto per la maggior parte degli acciai e delle ceramiche; la sospensione a base di olio offre un migliore raffreddamento e potere lubrificante per i metalli non ferrosi e le leghe sensibili al calore. Seguire sempre le raccomandazioni del produttore per attrezzature per la lucidatura metallurgica per quanto riguarda la compatibilità dei fluidi.
