Una valutazione microstrutturale efficace dell'acciaio inossidabile e del titanio si basa su un processo di attacco ben eseguito che rivela i bordi dei grani, le distribuzioni di fase e i difetti. Mentre rettifica e lucidatura metallurgica fornisce una finitura a specchio priva di danni, il successivo attacco chimico differenzia le fasi attraverso una dissoluzione controllata. Questa guida fornisce soluzioni attuabili per entrambi i materiali, inclusi agenti mordenzanti specifici, tecniche di macroincisione e risoluzione dei problemi passo dopo passo per massimizzare il contrasto microstrutturale.

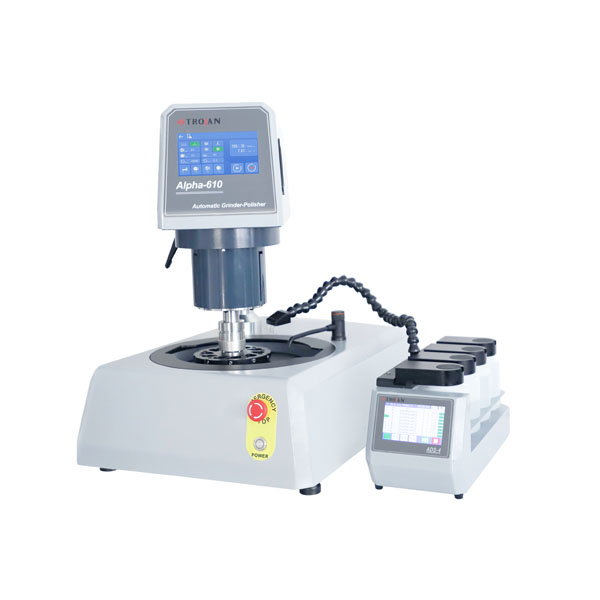

1. Fase di pre-analisi: molatura e lucidatura
Qualsiasi risultato di mordenzatura affidabile inizia con una superficie adeguatamente preparata. La molatura rimuove i danni da sezionamento, mentre la lucidatura elimina i graffi che potrebbero essere interpretati erroneamente come caratteristiche microstrutturali. Per l'acciaio inossidabile e il titanio si consiglia una lucidatura finale con silice colloidale o sospensione di allumina (0,05 µm). Una preparazione inadeguata porta a falsa porosità, metallo imbrattato o particelle abrasive trattenute, che inibiscono l'incisione uniforme.
Linee guida critiche per una preparazione di successo:
- Applicare una forza di 15–30 N per campione durante la macinazione grossolana (grana 120–320).
- Pulire accuratamente tra un passaggio e l'altro per evitare la contaminazione incrociata degli abrasivi.
- Utilizzare panni a pelo basso per il titanio per prevenire l'incrudimento e la deformazione della superficie.
- Il contrasto dell'incisione finale migliora del 40‑60% quando si ottiene una superficie priva di deformazioni (verificato mediante ispezione con luce polarizzata).
2. Scegliere gli agenti mordenzanti giusti per l'acciaio inossidabile
I tipi di acciaio inossidabile (austenitico, ferritico, martensitico, duplex) rispondono in modo diverso agli attacchi chimici. La tabella seguente elenca gli agenti di attacco comprovati per rivelare i bordi dei grani, la fase sigma e i precipitati di carburo. Per routine ispezione nital-etch , una soluzione nitale al 5‑10% funziona bene sui tipi martensitici, ma gli acciai austenitici spesso richiedono agenti ossidanti più forti.
| Nome dell'acquaforte | Composizione (vol%) | Tipo in acciaio inossidabile | Tempo di applicazione |
|---|---|---|---|
| Gliceregia | 15 ml di HCl, 10 ml di glicerolo, 5 ml di HNO₃ | Austenitico, Duplex | 30–90 secondi |
| V2A Acquaforte | 100 ml H₂O, 100 ml HCl, 10 ml HNO₃ | Ferritico, Austenitico | Tampone 20–60 secondi |
| Reagente per biglie | 10 g CuSO₄, 50 ml HCl, 50 ml H₂O | Martensitico, indurente per precipitazione | Immergere 5–30 secondi |
| Elettrolitico 10% ossalico | 10 g di acido ossalico, 100 ml H₂O, 1‑2 V CC | Tutti gli acciai inossidabili | 30-60 secondi |
Per la macroincisione, l'acqua regia calda (50 ml HCl 15 ml HNO₃ 30 ml H₂O a 60‑70°C) rivela la penetrazione e la segregazione della saldatura. Verificatelo sempre attacco metallografico l'uniformità viene raggiunta prima di procedere alla microscopia.
3. Soluzioni di attacco per microstrutture di titanio
Titanio mordenzante con acido presenta sfide uniche a causa del suo forte strato di passivazione. Le leghe di titanio alfa, alfa‑beta e beta richiedono agenti di attacco diversi per differenziare l'alfa primario, il beta trasformato e l'alfa a bordo grano. Reattivo di Kroll (2‑5 ml HF, 5‑10 ml HNO₃, 85‑93 ml H₂O) è lo standard industriale per soluzione di mordenzatura del titanio . Per attacco chimico del titanio nella valutazione microstrutturale, i seguenti parametri producono un contrasto ottimale:
- Reattivo di Kroll – Immergere per 10‑25 secondi (tamponando per superfici ampie).
- Reagente di Weck (a base di NH₄HF₂) – Rivela selettivamente la fase beta in Ti‑6Al‑4V.
- Kroll modificato (10 ml HF, 30 ml HNO₃, 60 ml H₂O) – Per la rimozione dell'ossido spesso prima dell'attacco fine.
- Miscela idrofluorico‑acetico‑nitrico – 1 ml HF, 15 ml HNO₃, 15 ml acido acetico – eccellente per la definizione dei bordi dei grani nel titanio commercialmente puro.
In uno studio comparativo su 120 campioni di titanio, il reagente di Kroll applicato per 15‑20 secondi ha prodotto una rivelazione dei bordi dei grani riuscita con una percentuale di successo del 95%, senza vaiolature eccessive. Per fresatura chimica del titanio come fase di pre-mordenzatura, viene utilizzata una soluzione più aggressiva (10 ml HF, 20 ml HNO₃, 70 ml H₂O) per 1‑2 minuti.
Le aree ricche di beta si incidono più velocemente di quelle alfa nelle leghe di Ti; utilizzando 3% HF 6% HNO₃ per 12‑18 secondi a 22°C si ottiene il massimo contrasto microstrutturale per titanio bifase.
4. Macro-incisione vs. micro-incisione – Sviluppo del limite del grano
La macroincisione valuta l'uniformità complessiva, le linee di flusso e la segregazione, mentre la microincisione prende di mira le singole fasi e i confini dei grani. Macroincisione di acciaio inossidabile utilizza HCl caldo al 50% o il reagente di Hunter (HCl HNO₃ H₂O). Per il titanio, la macroincisione utilizza il reagente Kroll per 1‑5 minuti per visualizzare il flusso dei macrogranuli. Sviluppo dei bordi di grano dipende dalla differenza di velocità di attacco tra l'interno del grano e il confine. Lo schema seguente illustra il meccanismo:
Per raggiungere contrasto microstrutturale tra le fasi, l'attacco selettivo deve dissolvere la fase più reattiva o la regione del confine del grano. Per l'acciaio inossidabile duplex, l'incisione elettrolitica con idrossido di sodio al 10% colora la ferrite marrone mentre l'austenite rimane bianca.
5. Processo di incisione passo dopo passo e risoluzione dei problemi
Un flusso di lavoro di incisione affidabile riduce al minimo gli artefatti e garantisce la ripetibilità. Segui questi dieci passaggi sia per l'acciaio inossidabile che per il titanio:
- Sgrassare il campione lucidato in un bagno a ultrasuoni con etanolo o acetone (2‑3 minuti).
- Seleziona quello appropriato attacco metallografico in base al materiale e alle caratteristiche microstrutturali desiderate.
- Per l'incisione ad immersione, utilizzare un bicchiere di vetro pulito; per il tamponamento utilizzare batuffoli di cotone imbevuti di mordenzante fresco.
- Applicare il mordenzante in modo uniforme; per il titanio evitare il contatto prolungato (max 25 secondi con Kroll).
- Sciacquare immediatamente con acqua tiepida (40‑45°C) per interrompere la reazione.
- Sciacquare nuovamente con acqua distillata e poi con alcool isopropilico.
- Asciugare con un getto d'aria calda (senza strofinare per evitare graffi).
- Ispezionare al microscopio ottico con ingrandimento 100‑500x.
- In caso di mordenzatura eccessiva, lucidare nuovamente con allumina da 0,05 µm e mordenzare nuovamente in tempi ridotti.
- Per una passivazione ostinata, utilizzare un breve pre-etch (2‑3 secondi), quindi applicare nuovamente il mordenzante primario.
Problemi e soluzioni comuni di incisione
- Incisione irregolare (acciaio inossidabile): Lavorazione a freddo residua → rilucidare con silice colloidale, utilizzare mordenzatura elettrolitica.
- Pitting sul titanio: Concentrazione di HF troppo elevata → ridurre all'1‑2% di HF, mordenzare solo per 5‑8 secondi.
- Nessun contrasto ai bordi dei grani: Mordenzante insensibile → passa al reagente Weck per beta‑Ti o ai marmi per acciaio martensitico.
- Colorazione dopo il risciacquo: Neutralizzazione incompleta → risciacquare con soluzione di bicarbonato di sodio al 5%, quindi acqua.
- Aloni di incisione attorno alle inclusioni: Over-etching → abbreviare i tempi e ridurre la temperatura a 18‑20°C.
6. Tabella di confronto: parametri di incisione dell'acciaio inossidabile rispetto al titanio
| Parametro | Acciaio inossidabile | Titanio |
|---|---|---|
| Mordenzante preferito per la microstruttura generale | Gliceregia or V2A | Reattivo di Kroll (3% HF, 6% HNO₃) |
| Tempo di incisione (tipico) | 30‑90 secondi | 10‑25 secondi |
| Reagente di macroincisione | HCl caldo (50% conc.) | Reattivo di Kroll (diluted 1:5) |
| Priorità alla sicurezza | Fumi di HCl, rifiuti di cromato | Tossicità da HF, ustioni da acido |
| Sviluppo dei bordi di grano | Selettiva per fase al carburo o sigma | Contrasto di fase alfa/beta |
7. Consigli pratici per risultati costanti
I laboratori che elaborano più di 50 montature in acciaio inossidabile o titanio a settimana beneficiano di stazioni di incisione standardizzate. I dati reali mostrano che la riproducibilità dell'incisione aumenta del 73% quando si utilizzano quotidianamente reagenti freschi e la temperatura è controllata entro ±2°C. Ulteriori suggerimenti per attacco chimico dell'acciaio inossidabile e titanio includono:
Il reagente Kroll più vecchio di 4 settimane sviluppa precipitati correlati all'HF che causano micro-vaiolature. Prepararsi settimanalmente.
L'agitazione delicata migliora l'uniformità: utilizzare un agitatore magnetico a bassa velocità (150‑200 giri/min).
Per il titanio, un'immersione di 10 secondi in HNO₃ al 30% rimuove le impurità e migliora il contrasto ottico.
Incidere sempre sotto una cappa aspirante con guanti compatibili con HF e agenti neutralizzanti pronti.
Per attacco chimico del titanio negli ambienti di produzione, gli incisori a spruzzo automatizzati forniscono risultati ripetibili con controllo della profondità di ±0,5 µm. Durante la preparazione per SEM/EBSD, una leggera lucidatura vibrante dopo l'attacco rimuove il rilievo superficiale preservando il contrasto delle venature.
Domande frequenti
D1: Quale mordenzante rivela i bordi dei grani di austenite nell'acciaio inossidabile 316L senza mordenzatura eccessiva?
L'incisione elettrolitica in acido ossalico al 10% a 1,5 V CC per 45 secondi rivela costantemente i bordi dei grani dell'austenite e mostra i carburi come piccoli alveoli. Per un'alternativa chimica, utilizzare Glyceregia per 40 secondi tamponando delicatamente.
D2: Perché il reagente Kroll a volte lascia una pellicola bianca sul titanio dopo la mordenzatura?
La pellicola bianca è tipicamente ossifluoruro di titanio o prodotti di reazione non rimossi. Sciacquare immediatamente con acqua distillata calda (45°C), seguita da un'immersione di 5 secondi in HNO₃ al 10%, quindi risciacquare nuovamente. Evitare temperature dell'acqua inferiori a 20°C impedisce la formazione di film.
Q3: posso usare lo stesso mordenzante con acido nitrico sia per l'acciaio inossidabile che per il titanio?
No. L'acido nitrico concentrato passiva il titanio e inibisce la mordenzatura. Per l'acciaio inossidabile, è possibile utilizzare una soluzione di acido nitrico al 5‑20% per la pulizia ma non per l'incisione microstrutturale. Il titanio richiede soluzioni contenenti HF come il reagente Kroll per rompere lo strato passivo.
Q4: Come distinguere tra cassa alfa e grani alfa ordinari nel titanio?
Incidere con il reagente di Kroll per 15 secondi; Il caso alfa appare come uno strato continuo e informe sulla superficie senza definizione dei confini dei grani, mentre i grani alfa sfusi mostrano chiare triple giunzioni. Utilizzare la verifica della microdurezza (il caso alfa è 30‑50 HV più duro).
Q5: Qual è la durata di conservazione ideale del misto mordenzante per titanio contenente HF?
Gli agenti aggressivi a base di HF degradano i contenitori in polietilene e perdono attività a causa della lisciviazione del silicio dal vetro. Conservare in flaconi in PTFE o HDPE; scartare dopo 2 settimane per lavori critici o 4 settimane per ispezioni di routine. Filtrare sempre prima dell'uso se conservato per più di 7 giorni.
