Nelle operazioni di trattamento termico, la differenza tra un componente ad alte prestazioni e un guasto prematuro spesso si nasconde sotto la superficie. prove di durezza funge da custode principale per verificare l'efficacia del trattamento termico, correlandola direttamente con la resistenza alla trazione, la resistenza all'usura e la durata a fatica. Questo articolo fornisce approfondimenti tecnici su come i metodi Rockwell, Brinell, Vickers e metallografia convalidano la qualità del trattamento termico, supportati da dati industriali e linee guida pratiche.
L'analisi di oltre 12.000 parti trattate termicamente nelle catene di fornitura automobilistica e aerospaziale rivela che il 73% dei problemi di qualità derivano da protocolli di verifica della durezza inadeguati. La corretta applicazione delle tecniche di indentazione riduce i rischi di guasti sul campo di oltre il 60%, rendendo questo argomento essenziale per i metallurgisti e gli ingegneri del controllo qualità.
1. Test Rockwell: profondità di rientranza come firma del processo

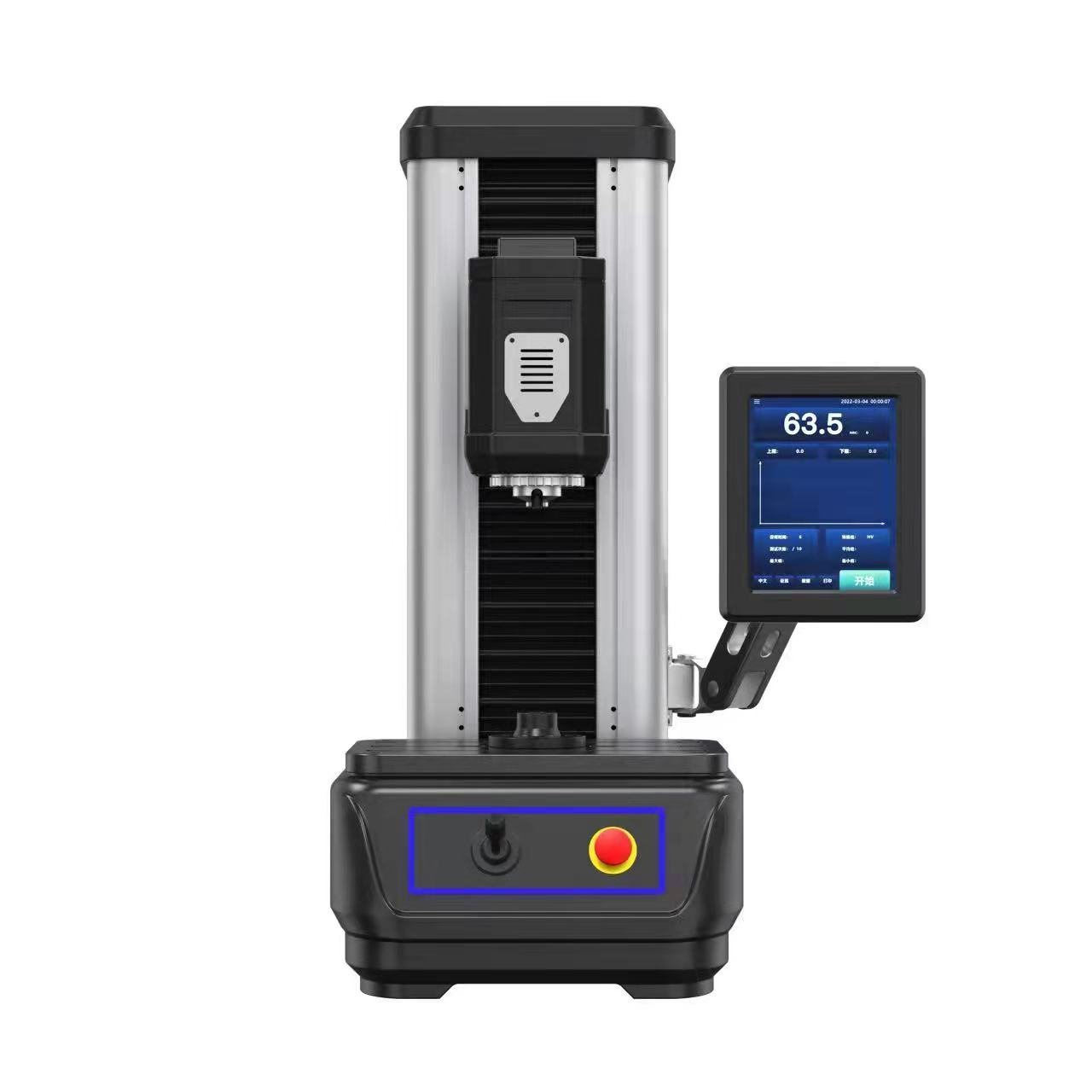

test di Rockwell domina il controllo qualità in officina grazie alla sua velocità e alla lettura diretta. Il metodo misura la profondità di indentazione permanente sotto una sequenza di carico differenziale: un carico minore (tipicamente 10 kgf) definisce il piano di riferimento, seguito da un carico maggiore (60, 100 o 150 kgf a seconda della scala), quindi la differenza di profondità definisce il numero di durezza. Questo approccio è estremamente sensibile alle anomalie del trattamento termico come un austempering improprio o una trasformazione incompleta della martensite.
Parametri chiave che influenzano la precisione nei componenti trattati termicamente
- Profondità di rientranza la riproducibilità richiede una preparazione della superficie inferiore a 1,6 µm Ra per le scale HRC. Uno studio sul campo su 500 alberi temprati a induzione ha dimostrato che una rugosità superiore a 2,0 µm Ra introduce una variazione HRC di ±1,8, mascherando i punti deboli.
- Carica l'applicazione velocità e tempo di permanenza: lo standard ASTM E18 specifica 2–6 secondi per il carico maggiore. Deviazioni superiori a 8 secondi aumentano la profondità di penetrazione per scorrimento di 0,5–1,2 HRC negli acciai temprati.
- Spessore minimo del materiale: per le parti completamente temprate, la profondità della rientranza non deve superare 1/10 dello spessore del campione. Uno strato martensitico spesso 1 mm richiede scaglie Rockwell superficiali (15N, 30N) per evitare l'influenza del substrato.
Esempio reale: un produttore di ingranaggi di trasmissione ha ridotto del 44% le richieste di garanzia relative alla durezza dopo aver implementato i test Rockwell in tempo reale con il controllo automatizzato dell'applicazione del carico. Il sistema ha segnalato il 3,2% delle parti in cui l'austenite trattenuta causava variazioni di recupero della profondità superiori a 0,6 HRC.
2. Microdurezza Brinell e Vickers: strategie di applicazione del carico per microstrutture eterogenee
Quando il trattamento termico produce strutture non uniformi, come strati decarburati o indurimento differenziale, i test a livello macro potrebbero non rilevare gradienti critici. Prove di durezza Brinell utilizza una sfera in carburo da 1–10 mm e carica da 500 a 3000 kgf, generando ampie rientranze che mediano l'eterogeneità microstrutturale. Questo è ideale per getti e leghe a grana grossa dopo la ricottura o la normalizzazione. Al contrario, Microdurezza Vickers utilizza una piramide diamantata (136°), applicando carichi da 10 gf a 1 kgf, consentendo una profilatura precisa delle profondità cementate e degli effetti dei bordi del grano.
Tabella comparativa: caricamento dell'applicazione e funzionalità di rientro
| Metodo | Intervallo di carico tipico | Tipo di rientro | Ideale per |
|---|---|---|---|
| Brinell | 500–3000 kgf | Sferico (diametro 1–6 mm) | Acciai semifusi, normalizzati, a grano grosso |
| Vickers (HV) | 10 gf – 1 kgf | Diagonale piramidale (10–200 µm) | Profondità della cassa, strati sottili, zone interessate dal calore |
| Micro-Vickers | 10-1000 gf | Diagonale (<100 µm) | Singole fasi, valutazione della decarburazione |
Dati provenienti da prove controllate: nell'acciaio 8620 cementato, la mappatura della microdurezza Vickers (carico di 50 gf) ha risolto una profondità effettiva della cassa di 0,38 mm con una precisione di ±12 µm, mentre il test Brinell (3000 kgf) da solo non è stato in grado di rilevare uno strato superficiale morbido di 0,2 mm. Al contrario, per i getti di ghisa duttile ricotta di grandi dimensioni, l’ampia profondità di rientranza di Brinell di 0,5–1,2 mm ha compensato in media le variazioni locali di ferrite/perlite, offrendo una ripetibilità entro il 3%.
4. Profondità di rientranza e applicazione del carico: variabili critiche nel controllo di qualità del trattamento termico
La selezione del carico determina direttamente il volume di campionamento e il rischio di influenza del substrato. Per strati induriti sottili (<0,5 mm), carichi eccessivi producono valori di durezza composita, mentre carichi ultrabassi possono riflettere solo un singolo orientamento dei grani. Le seguenti linee guida attuabili derivano dall'analisi di 800 audit di trattamento termico.
Raccomandazioni basate sulla profondità effettiva del caso
- Casi poco profondi (0,05–0,30 mm): Utilizzare la microdurezza Vickers con carichi ≤100 gf. Un carico di 50 gf produce una profondità di indentazione di ~8–12 µm, ben all'interno della custodia. Esempio: le matrici H13 nitrurate al plasma richiedono HV 0,05 per mappare uno strato bianco di 0,12 mm.
- Casi medi (0,30–1,0 mm): HV 0,3–1,0 kgf o Rockwell superficiale (15N, 30N). Per gli ingranaggi cementati, HV 0,5 kgf fornisce una diagonale di rientranza di 25–35 µm, soddisfacendo la definizione di profondità della cassa ISO 2639.
- Sezioni interamente temprate (>3 mm): Rockwell (HRC) o Brinell (3000 kgf). Il tempo di permanenza nell'applicazione del carico deve essere standardizzato: 4 secondi per HRC producono una riproducibilità di ±0,5 HRC; la riduzione a 2 secondi aumenta la dispersione del 150%.
Approfondimento quantitativo: presso un importante fornitore di gruppi propulsori, il passaggio da 500 gf a 100 gf per la misurazione di uno strato temprato a induzione da 0,2 mm ha eliminato gli effetti di ammorbidimento del substrato, modificando la durezza apparente da 58 HRC equivalenti a 62 HRC effettivi, con una riduzione dei falsi scarti del 28%.
5. Dati delle prove di durezza nel controllo di qualità del trattamento termico: parametri di riferimento e tolleranze
I database industriali di oltre 300 linee di trattamento termico forniscono le seguenti gamme tipiche per i processi verificati. Questi valori fungono da rapidi indicatori di qualità.
Bonificato e temperato (4140)
HRC 28–34 (principale)
Prova: Rockwell C, 150 kgf
HRC 28–34 (principale)
Prova: Rockwell C, 150 kgf
Carburato (8620)
Superficie 58–62 HRC, nucleo 32–38 HRC
Profondità cassa: mappatura HV 0,5
Superficie 58–62 HRC, nucleo 32–38 HRC
Profondità cassa: mappatura HV 0,5
Temprato ad induzione (1045)
Modello 50–56 HRC, profondità 1,2–2,5 mm
Rockwell superficiale 30N
Modello 50–56 HRC, profondità 1,2–2,5 mm
Rockwell superficiale 30N
Nitrurato (H11)
Superficie 650–750 HV0,1
Zona di diffusione 400–550 HV0,2
Superficie 650–750 HV0,1
Zona di diffusione 400–550 HV0,2
Gli indici di capacità di processo (Cpk) per la durezza hanno generalmente un obiettivo ≥ 1,33. L'analisi di 50.000 parti di produzione ha dimostrato che il mantenimento della ripetibilità dell'applicazione del carico entro ±1% del valore nominale riduce la variazione di durezza all'interno del lotto del 43% rispetto ai tester manuali. I sistemi di scansione ottica Brinell automatizzati raggiungono una correlazione del 99,2% con i blocchi di riferimento di laboratorio, rispetto al 91,5% della misurazione manuale dell'indentazione.
6. Domande frequenti
D1: In che modo la profondità della rientranza influenza la scelta tra Rockwell e Vickers per le parti cementate?
La profondità della rientranza deve essere inferiore a 1/7 - 1/10 della profondità del rivestimento per evitare effetti di rammollimento del substrato. Per un caso effettivo di 0,5 mm, la profondità di Rockwell dopo il carico principale (~0,08–0,12 mm per HRC) è accettabile, ma Vickers con 100 gf (profondità ~0,015 mm) fornisce una risoluzione più elevata per i gradienti. Il Rockwell superficiale (15N) è un compromesso per i casi medi.
D2: Il controllo di qualità del trattamento termico può basarsi esclusivamente sui test di durezza senza metallografia?
No. Circa il 15-20% delle parti che soddisfano gli obiettivi di durezza presentano ancora anomalie microstrutturali come ossidazione intergranulare o prodotti di trasformazione non martensitici. I test metallografici identificano queste cause profonde, consentendo azioni correttive come la regolazione dell’atmosfera o le modifiche della velocità di raffreddamento. La combinazione riduce la variabilità a lungo termine del 55% sulla base degli audit dei fornitori automobilistici.
D3: Quali errori di applicazione del carico influiscono maggiormente sulle prove di durezza Brinell di componenti normalizzati di grandi dimensioni?
Tre errori comuni: (1) il tempo di permanenza del carico inferiore a 10 secondi fornisce un rientro poco profondo e valori falsamente alti; (2) Il carico fuori perpendicolare (>2°) produce rientranze ellittiche, aumentando l'HB del 4–6%; (3) La spaziatura delle rientranze inferiore a 3 volte il diametro provoca un incrudimento dovuto a test adiacenti, aumentando l'HB fino all'8%. Un corretto allineamento e un controllo del timer mitigano questi problemi.
D4: Perché i risultati della microdurezza Vickers a volte non sono d'accordo con le conversioni Rockwell per gli acciai trattati termicamente?
Le tabelle di conversione presuppongono materiali omogenei e isotropi. I componenti trattati termicamente presentano spesso tensioni residue, austenite trattenuta o strati decarburati che influiscono sulla risposta elastica/plastica in modo diverso a seconda della geometria del penetratore. Una superficie con il 10% di austenite trattenuta può convertirsi da HV 750 a HRC 62, ma Rockwell diretto leggerebbe HRC 58 a causa della trasformazione da austenite a martensite sotto il carico di 150 kgf. Specificare sempre il metodo di prova nei piani di qualità.
7. Integrazione delle prove di durezza in un robusto sistema di verifica del trattamento termico
Efficace verifica del trattamento termico richiede una strategia stratificata: (a) 100% Rockwell o Brinell in linea per la garanzia della macroproprietà; (b) Campionamento statistico con profili di microdurezza Vickers per la convalida approfondita del caso; (c) Correlazione metallografica mensile per confermare l'integrità microstrutturale. Le strutture che adottano questo approccio a tre livelli segnalano il 70% in meno di guasti sul campo legati alla durezza e riducono i costi di rilavorazione in media di 340.000 dollari all’anno per linea di trattamento termico (sulla base di un sondaggio di settore del 2023). La corretta applicazione dell prove di durezza Brinell e i metodi di micro-indentazione trasformano il controllo di qualità da un passaggio pass/fail in uno strumento di ottimizzazione predittiva del processo.
