Schema di preparazione per l'acciaio inossidabile 316 metallurgico delle polveri- Trojan (Suzhou) material technology Co., Ltd.

Schema di preparazione per l'acciaio inossidabile 316 metallurgico delle polveri

27-11-2025

L'acciaio inossidabile 316 con metallurgia delle polveri (PM), sfruttando i suoi vantaggi di resistenza alla corrosione, elevata resistenza e modellatura quasi netta, è stato ampiamente applicato in scenari come nuclei di valvole di motori automobilistici, impianti di dispositivi medici, valvole resistenti alla corrosione chimica, elementi di fissaggio di piattaforme offshore e componenti strutturali di apparecchiature elettroniche.

Lo scopo principale della preparazione del campione non è solo quello di presentare la microtopografia, ma anche di verificare se il materiale soddisfa i requisiti di robustezza in condizioni di servizio e resistenza alla corrosione osservando la distribuzione dei pori, la dimensione dei grani e il contenuto di inclusioni, fornendo una base diretta per l'ottimizzazione del processo di produzione e il controllo della qualità del prodotto.

Per la preparazione dei campioni di acciaio inossidabile 316 PM si condivide come riferimento il seguente schema:

1️⃣ Levigare in piano con carta vetrata metallografica P400;

2️⃣ Levigatura fine con disco POS 9μm fluido lucidante PD-WT;

3️⃣ Polacco con Panno lucidante SC-JP Fluido lucidante PD-WT da 3μm;

4️⃣ Polacco con Panno lucidante ET-JP Fluido lucidante PD-WT da 1μm;

5️⃣ Eseguire la lucidatura finale con Panno lucidante ZN-ZP SO-A439 Fluido lucidante 50nm.

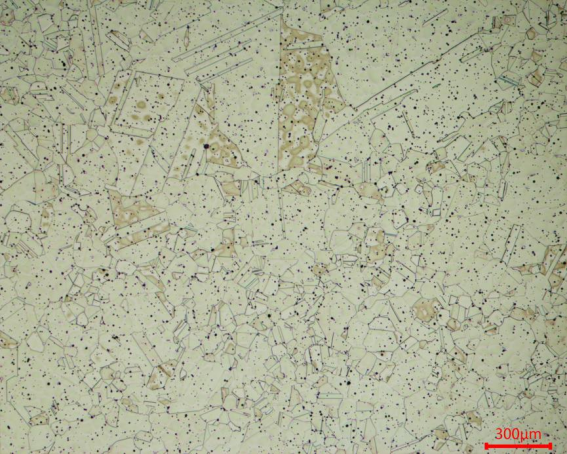

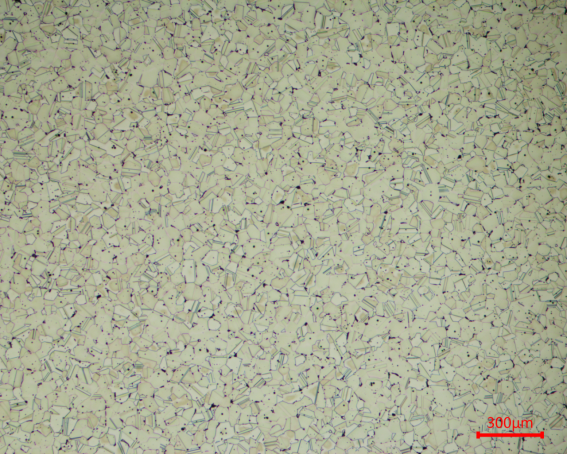

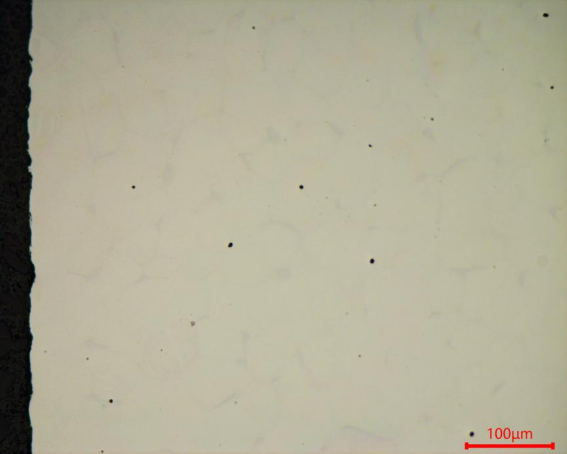

Dopo la lucidatura, viene condotta l'incisione elettrolitica con una soluzione acquosa di acido ossalico al 10% a 6 V per 50 secondi.

#SteelMicrostructure #MaterialScience #Metallography #SteelSamples #MicrostructureAnalysis #SteelPrep #MaterialTechnician #SamplePreparation #Microscopy #MetallurgicalTesting #SteelAlloys #SteelPolishing #MicrostructureTesting #MetallographyLab #MaterialAnalysis #SteelQuality #MicroscopicView #MetallurgicalEngineering #LabTechLife #MaterialsTesting #StructuralAnalysis #metallurgymonday #crosssection #coldmounting
