Caratteristiche:
1）La lente CCD ad alta precisione per la calibrazione del campione offre elevata precisione e un ampio campo visivo, raggiungendo una precisione di macinazione di ±10μm.
2）È possibile calibrare più linee di macinazione su un singolo campione contemporaneamente. Dopo aver completato una macinatura, si procede automaticamente a quella successiva senza richiedere ricalibrazione.
3）Regola automaticamente l'angolo di macinazione per correggere i campioni inclinati durante il montaggio.
4）Può contenere fino a 3 campioni contemporaneamente per la molatura e la lucidatura.
5）La pressione e la velocità applicate al campione sono controllabili, prevenendo crepe o rotture dovute a pressione eccessiva.
6）Dotato di marcatura/codifica laser per la tracciabilità del campione.

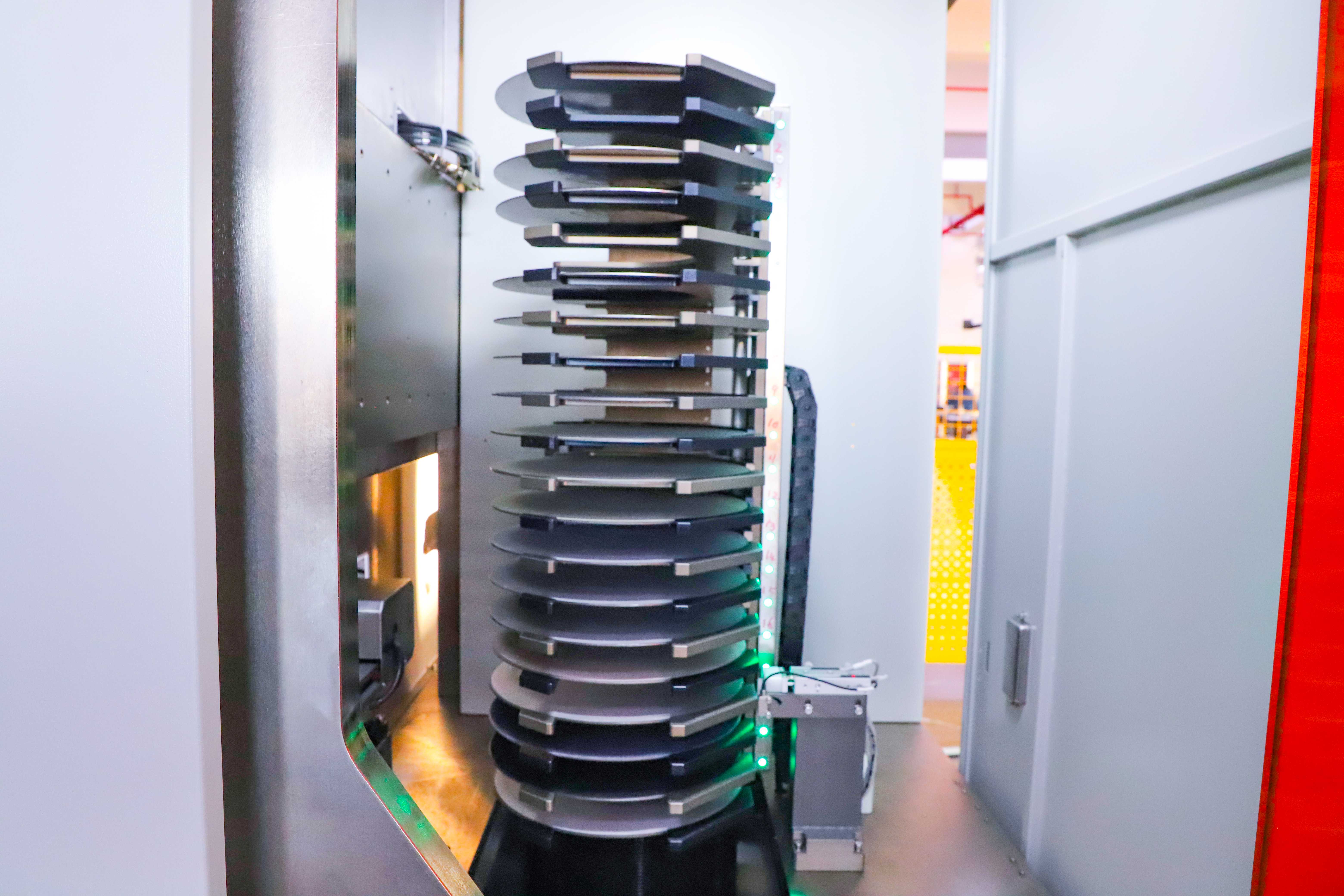

7）Doppie postazioni di lavoro con cambio automatico del disco abrasivo; può ospitare fino a 20 dischi abrasivi.
8）Capace di fotografare la superficie molata/lucidata.
9）Configurato con 4 set di diversi fluidi lucidanti, 2 dei quali con agitazione meccanica; tutti e 4 i set sono dotati di allarmi di livello del liquido.
10）Include una stazione di pulizia con pulizia a ultrasuoni, risciacquo con acqua e asciugatura ad aria.
11）I campioni trattati vengono posizionati a faccia in su e disposti ordinatamente nel vassoio di recupero per evitare di graffiare la superficie preparata.
Specifiche tecniche

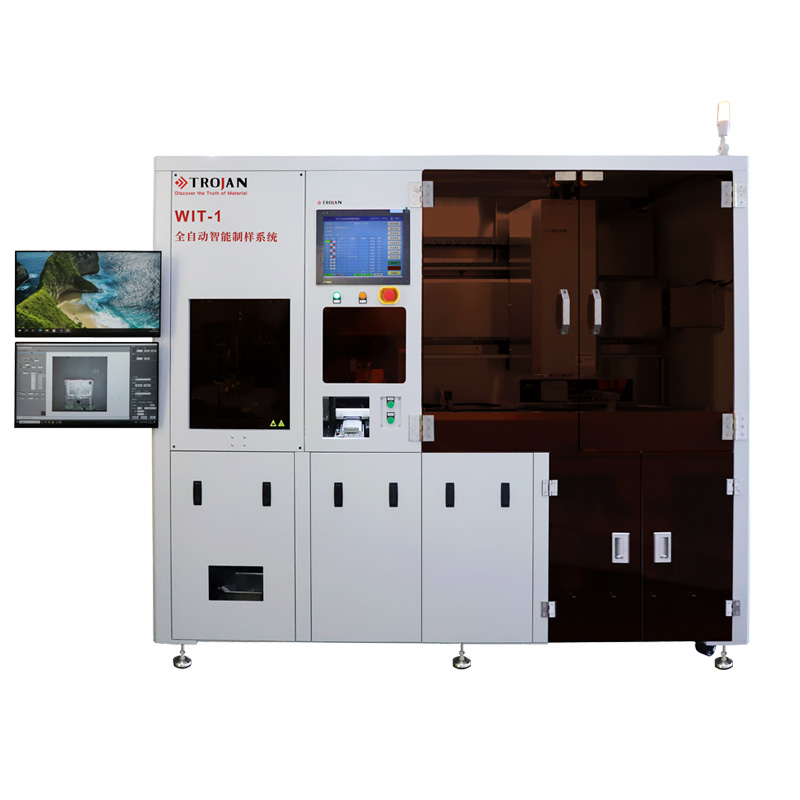

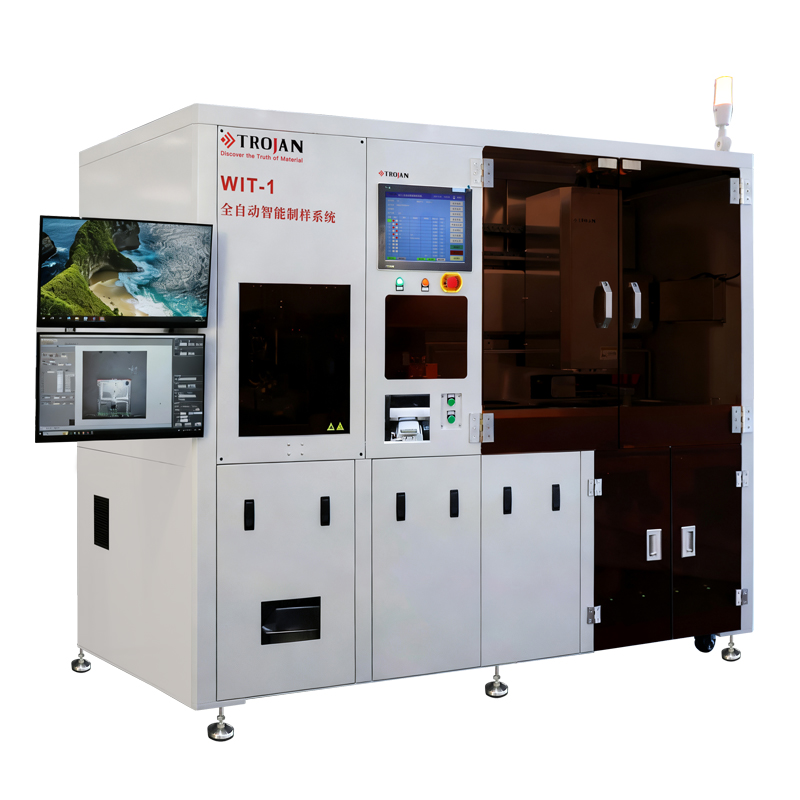

| WIT-1 |
| Ingresso | Alimentazione | CA 220 V/50 Hz Terra, Potenza totale: 7 Kw, Potenza nominale: 2 Kw |
| Aria compressa | 0,6 ~ 0,7 MPa, diametro esterno del tubo = Φ10 mm |
| Collegamento idrico esterno | <0,3 MPa, diametro esterno del tubo = Φ10 mm |
| Scatola di montaggio del campione | Dimensioni 39×47×12 mm / 30*27*12 mm, quantità massima 21 |
| Uscita | Drenaggio | Tubo di scarico diametro esterno 32 mm |
| Scarica | I campioni vengono scaricati a faccia in su e disposti in modo ordinato. |
| Sicurezza | Arresto di emergenza | Premere per interrompere il circuito di controllo e l'alimentazione. |
| Sicurezza Door Lock | Relè di sicurezza e serratura della porta di sicurezza, livello di protezione di sicurezza PLD. |
| Luce di allarme a tre colori | Sì |
| Controllo | Controllo PLC | Schermo principale: 15 pollici/Schermo ausiliario: 7 pollici |
| schermo del computer | Doppio display, 24 pollici |

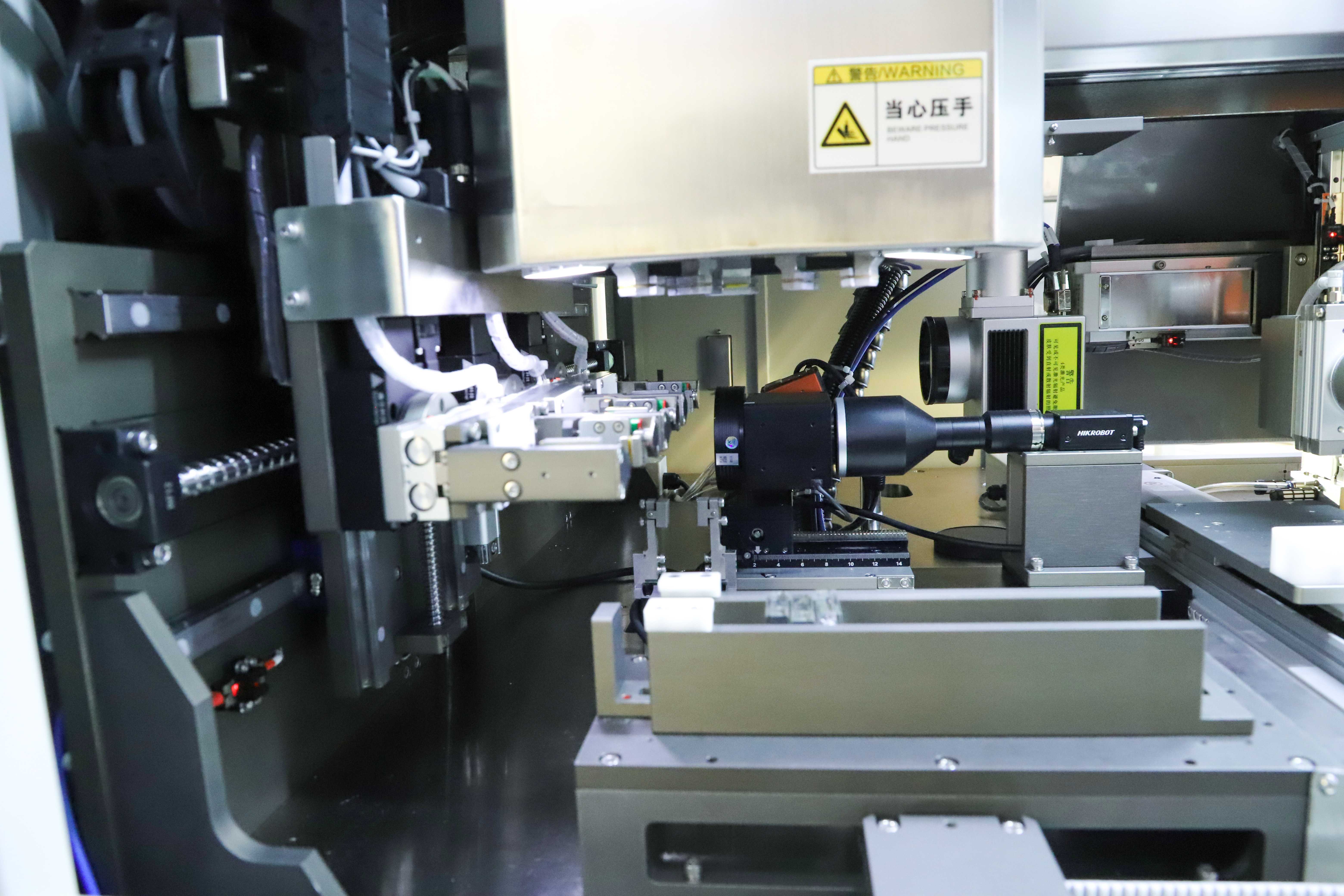

| Sistema di allineamento | Telecamera CCD | 25 Megapixel |
| Campo visivo della foto | 35x35 mm |
| Marcatura/lettura laser | Sì |
| Numero massimo di righe | 30 |
| Metodo di disegno della linea | Traslazione della distanza specificata in base alle linee caratteristiche. |

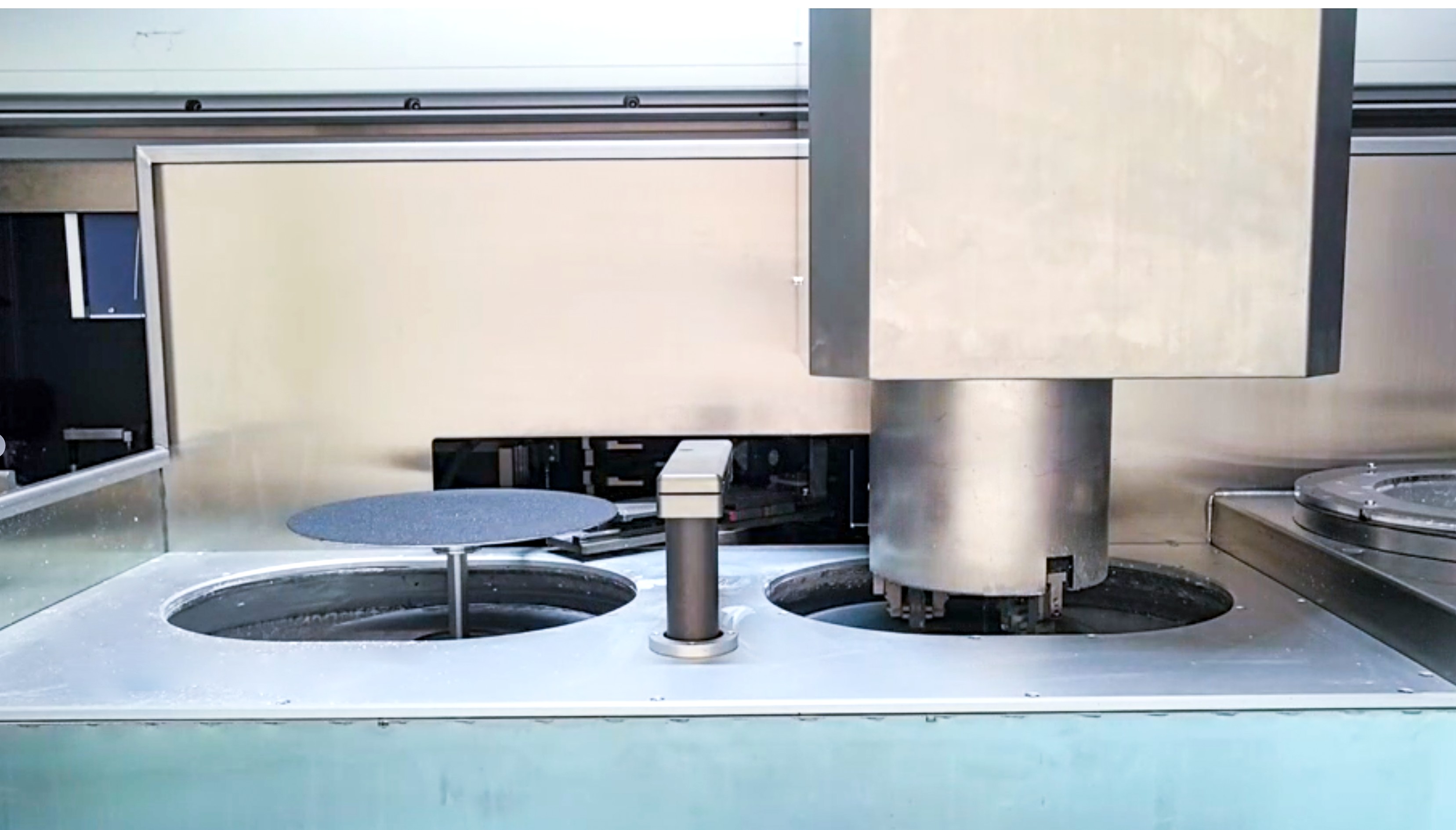

| Stazione di smerigliatura/lucidatura | Stazioni di macinazione | 2 |
| Diametro disco abrasivo | Φ254mm |
| Velocità di rotazione | 100-1000 giri/min |
| Potenza del motore | 1Kw |
| Testa di macinazione mobile | Numero di campioni conservati | 3 |
| Potenza del motore | 0,4 kW |
| Velocità di rotazione | Oscillazione alternativa 0-360° |
| Pressione | 5-100N |
| Sistema di erogazione | Gruppi di erogazione | 4 gruppi da 1,8 litri ciascuno |
| Portata | 0-50ml/minuto |
| Mescolando | 2 gruppi, agitazione meccanica |
| Avviso livello liquido | Sì |
| Archiviazione su disco | Numero di dischi | 20 |
| Avviso di esaurimento del disco | In base al conteggio degli utilizzi o alla forza di macinazione |
| Pulizia | Pulizia Methods | Risciacquo con acqua, ultrasuoni, centrifuga del disco ad alta velocità |
| Stazione di asciugatura | Asciugatura ad aria indipendente |
| Libreria dei processi di preparazione dei campioni | Gruppi di programmi | 30 |
| Passi massimi per programma | 10 |
| Condizione finale del passaggio singolo | Quantità di macinatura rimanente [min 0,001 mm], Quantità di macinatura [min 0,001 mm] o Tempo di macinazione |
| Modalità di rettifica a passaggio singolo | Tramite pressione [0-100 N] o velocità [min 0,001 mm/s] |
| Dimensioni | Schermo e luce piegati | 2400x1320x2000mm |
| Peso | 1500kg |
