Taglierina CT-250S/CT-250V
CT-250S/CT-250V è una macchina da taglio metallografica desktop progettata e realizzata secondo il ...
Sotto i bordi affilati dei coltelli forgiati tradizionalmente si nascondono cambiamenti nelle strutture metallografiche. Con corretto preparazione dei campioni e ispezione microscopica, possiamo comprendere appieno pregi e difetti delle tecniche classiche di forgiatura.

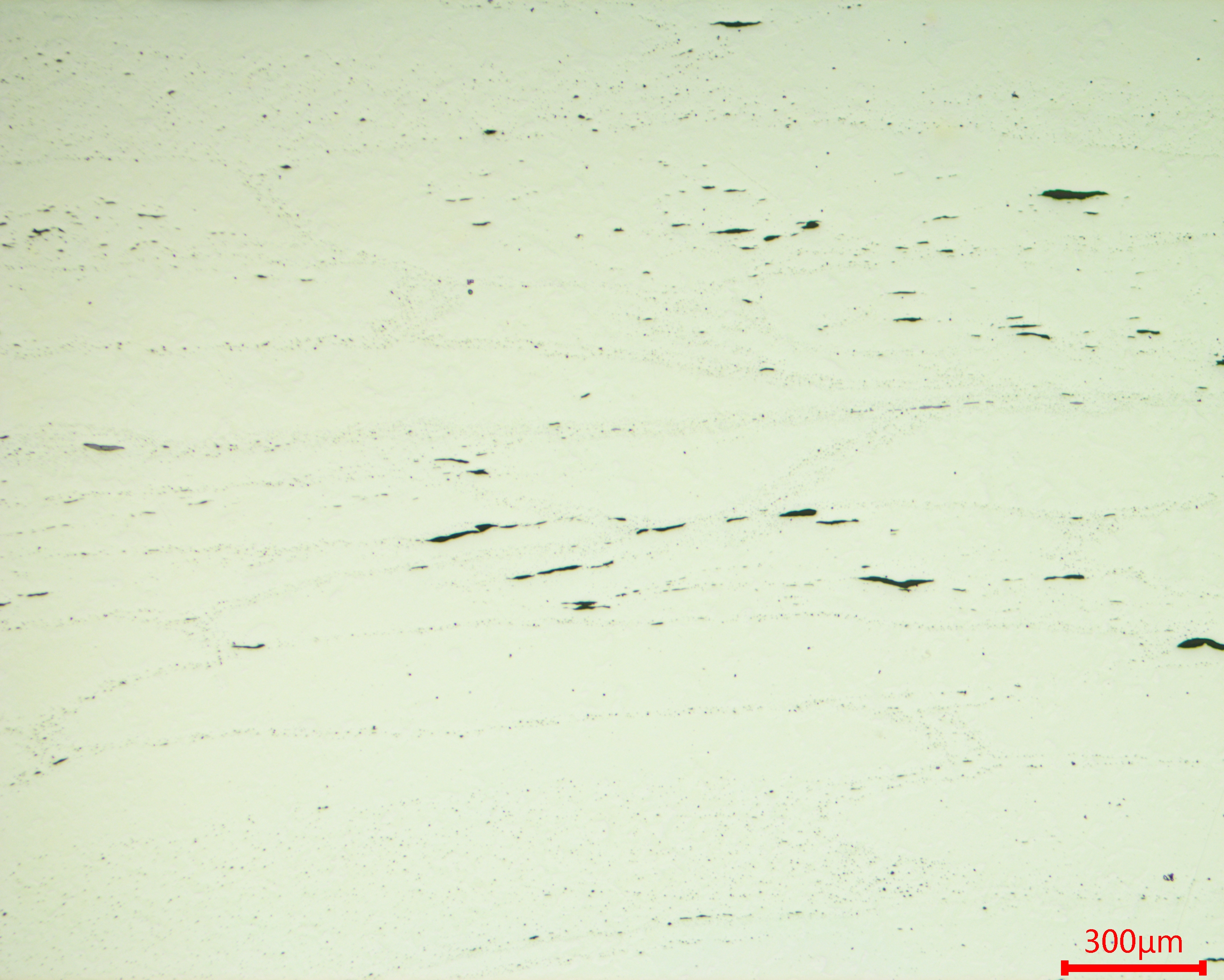

Le viste metallografiche mostrano evidenti inclusioni di scorie provenienti da strati di scaglie incorporati e zone di decarburazione indotta ad alta temperatura nei giunti di forgiatura piegati. Queste parti non possono formare martensite dura dopo la tempra, si ottiene invece solo perlite duttile.

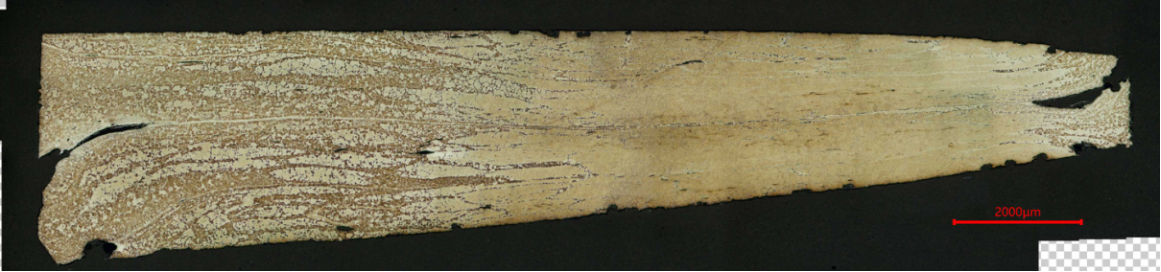

Esistono chiari gradienti strutturali dal dorso della lama al tagliente.
- La colonna vertebrale adotta perlite normalizzata con grande tenacità e bassa durezza.

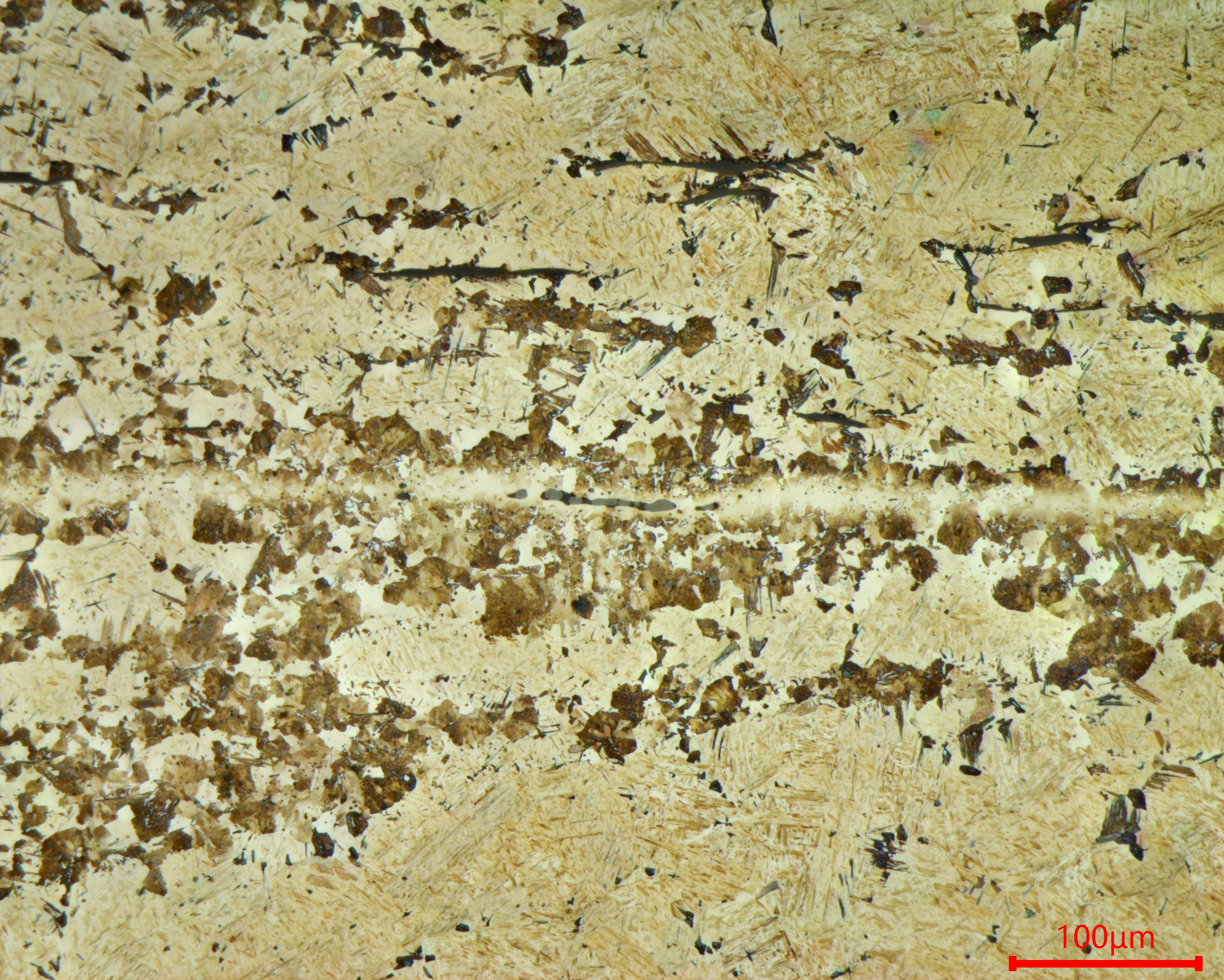

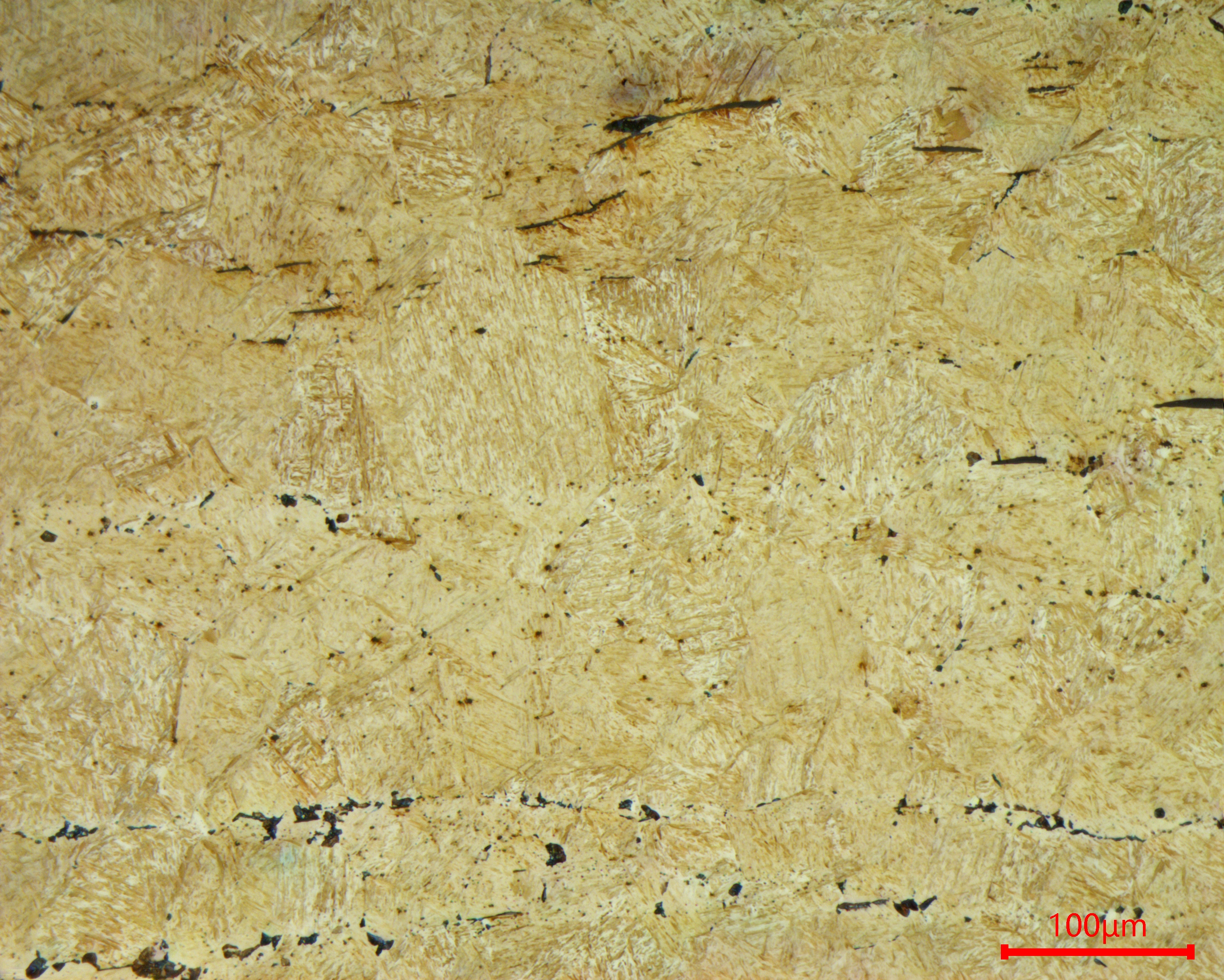

- La zona di transizione presenta perlite mista e martensite, causata da un'inadeguata velocità di raffreddamento e decarburazione ossidativa durante la forgiatura pieghevole.
- Il tagliente, che dovrebbe acquisire un'elevata durezza grazie alla struttura interamente martensitica, soffre di interruzioni della continuità del materiale a causa di inclusioni. Questi punti deboli portano facilmente alla concentrazione dello stress e al potenziale fallimento del servizio.
Il minuscolo mondo microscopico interpreta la regola fondamentale di "Processo-Struttura-Prestazioni". L'analisi metallografica unisce l'arte tradizionale della forgiatura e la moderna scienza dei materiali, facendo risplendere più che mai l'antica arte della forgiatura.
.png?imageView2/2/w/400/format/jpg/q/75 "Smerigliatrice e lucidatrice GP-1A")
