I dispositivi di alimentazione a semiconduttore di terza generazione sono fabbricati principalmente in base a materiali a semiconduttore a banda larga come carburo di silicio (SIC) e nitruro di gallio (GAN) e confronti con dispositivi tradizionali a base di silicio, hanno vantaggi significativi come la larghezza di banda ad alta rottura e la velocità di drift a saturazione rapida. Queste caratteristiche consentono ai dispositivi di alimentazione a semiconduttore di terza generazione di operare stabilmente in condizioni estreme come alta temperatura, alta tensione e alta frequenza e di avere una densità di potenza più elevata, minori perdite sullo stato e perdite di commutazione, che possono efficacemente migliorare l'efficienza della conversione dell'energia. Pertanto, sono ampiamente utilizzati in campi come nuovi veicoli energetici, generazione di energia fotovoltaica, comunicazione 5G e trasporto ferroviario, diventando i componenti di base che guidano la trasformazione energetica e lo sviluppo di industrie manifatturiere di fascia alta e sono di grande significato per il raggiungimento del conservazione energetica e il potenziamento industriale.

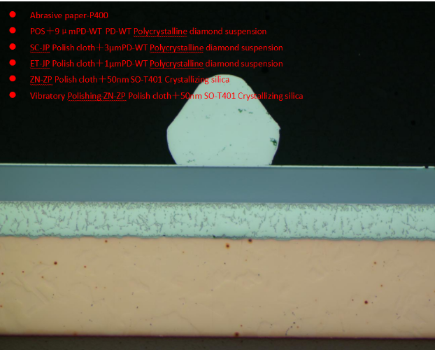

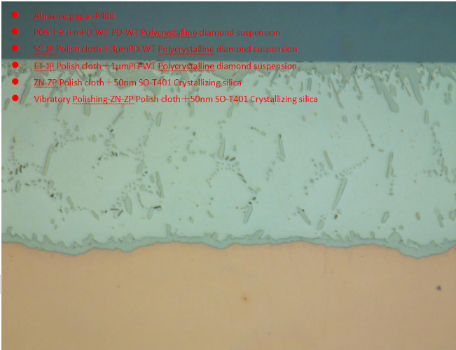

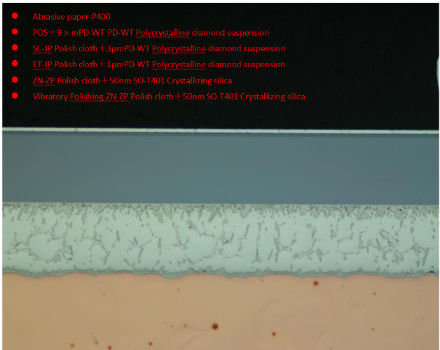

Nella ricerca e produzione di dispositivi di potenza a semiconduttore di terza generazione, le prestazioni dello strato di composto di metallo interfaccia (IMC) svolgono un ruolo cruciale nell'affidabilità e nella stabilità dei dispositivi. La tecnologia di diffrazione del backscatter di elettroni (EBSD), come potente mezzo di analisi della microstruttura del materiale, può analizzare profondamente le informazioni cristallografiche, la distribuzione dell'orientamento e la composizione di fase dello strato IMC. Tuttavia, per ottenere dati EBSD di alta qualità, la preparazione del campione è un prerequisito cruciale. Di seguito sono i seguenti Preparazione del campione metallografico metodi per il tuo riferimento.
