Schema di preparazione efficiente per campioni di PCB- Trojan (Suzhou) material technology Co., Ltd.

Schema di preparazione efficiente per campioni di PCB

18-11-2025

Essendo il vettore principale della produzione elettronica, la qualità strutturale interna dei PCB determina direttamente l'affidabilità dei prodotti finali. Il test delle sezioni metallografiche è lo "strumento di prospettiva della qualità" più efficace nel settore dei PCB, poiché svela la "verità nascosta" dei circuiti stampati passo dopo passo: dal campionamento, montaggio, rettifica, lucidatura all'osservazione microscopica.

Che si tratti della forza di legame tra gli strati di schede multistrato, dell'uniformità della galvanica a foro passante, della microstruttura dei giunti di saldatura o dello stato di distacco dei substrati e dei fogli di rame, le sezioni metallografiche possono presentarli in modo accurato.

Per le aziende produttrici di PCB, questi test non rappresentano solo un requisito rigido per soddisfare gli standard, ma anche un mezzo fondamentale per ottimizzare i processi di produzione e migliorare la resa del prodotto. Attraverso l'analisi della sezione metallografica, è possibile individuare rapidamente il nocciolo dei problemi di foratura, laminazione, galvanica e altri processi, rendendo mirato il controllo di qualità.

Una piccola sezione tratta i risultati finali della sicurezza dei prodotti elettronici. Fare un buon lavoro nei test delle sezioni metallografiche significa costruire la prima linea di difesa per la qualità del PCB!

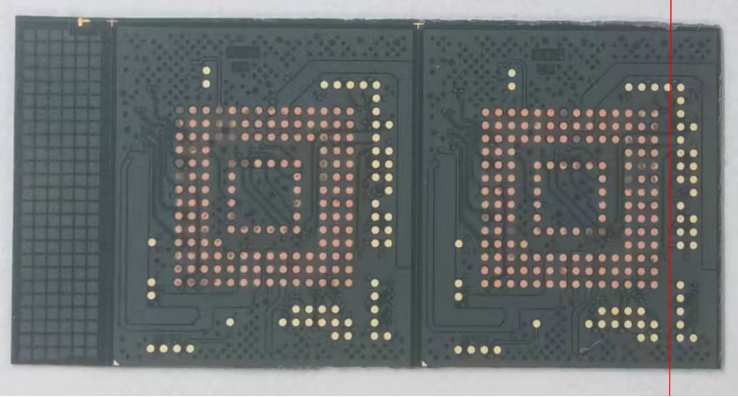

Per una preparazione efficiente del campione PCB, viene utilizzata la carta vetrata metallografica P400 per la molatura grossolana e il disco POS per il posizionamento della molatura fine. Si condivide per riferimento il seguente schema:

1.Molare fino al bordo della posizione target con carta vetrata metallografica P400;

2.Molare fino alla posizione target con la sospensione lucidante PD-WT da 9μm del disco POS;

3.Polaccare con Panno lucidante SC-JP Sospensione lucidante PD-WT da 3μm;

4.Polaccare con Panno lucidante ET-JP 1μm Sospensione lucidante PD-WT ;

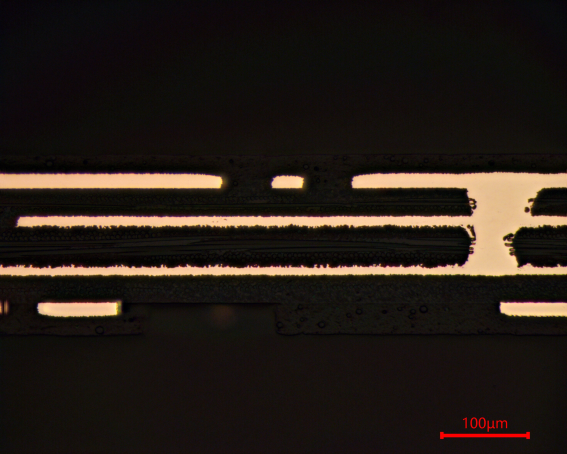

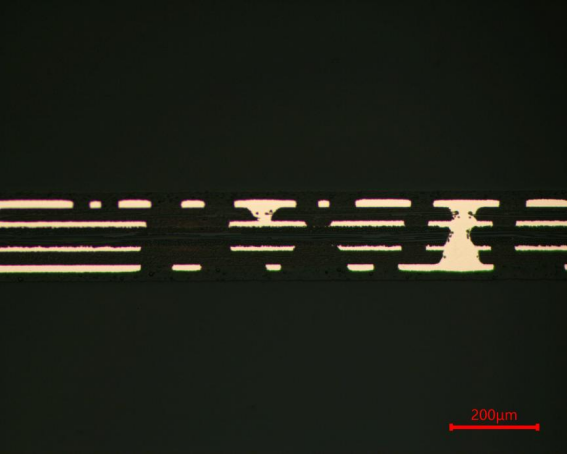

5.Eseguire la lucidatura finale con Panno lucidante ZN-ZP SO-A439 Sospensione lucidante alla silice da 50 nm .

#SteelMicrostructure #MaterialScience #Metallography #SteelSamples #MicrostructureAnalysis #SteelPrep #MaterialTechnician #SamplePreparation #Microscopy #MetallurgicalTesting #SteelAlloys #SteelPolishing #MicrostructureTesting #MetallographyLab #MaterialAnalysis #SteelQuality #MicroscopicView #MetallurgicalEngineering #LabTechLife #MaterialsTesting #StructuralAnalysis #metallurgymonday #crosssection #coldmounting
