Rockwell vs. Brinell vs. Vickers: quale test di durezza è il migliore?

La fisica dietro ogni lettura dell'indentazione

Ogni numero di durezza riportato su un certificato di materiale risale a un singolo evento meccanico: un penetratore duro viene premuto su una superficie sotto un carico controllato e la resistenza del materiale alla deformazione permanente viene convertita in un valore. Questo valore ha un significato solo se il carico, la geometria del penetratore, il tempo di permanenza e la tecnica di misurazione rispettano tutti uno standard noto. Questa è la disciplina fondamentale dietro prove di durezza metallografica , dove l’obiettivo non è solo produrre un numero ma produrre un numero che un altro laboratorio, un altro turno o un altro paese possa riprodurre entro una ristretta fascia di tolleranza.

A livello microstrutturale, la durezza è un indicatore di diverse proprietà meccaniche sottostanti: resistenza allo snervamento, comportamento all’incrudimento e in alcuni casi resistenza all’usura. Un acciaio martensitico e una lega di alluminio ricotto rispondono allo stesso penetratore in modi completamente diversi, motivo per cui nessun singolo metodo di prova copre allo stesso modo ogni materiale, spessore e condizione superficiale. Selezionare il metodo giusto ed eseguirlo correttamente è ciò che distingue un record di qualità difendibile da un numero che sembra preciso ma non ha alcuna reale tracciabilità.

3 Metodi di indentazione primaria di uso industriale comune

0,1-3000 Intervallo di carico applicato tipico in kgf su tutte le scale

2 Fasi di carico utilizzate nella maggior parte dei tester moderni: precarico e carico maggiore

Perché caricare la sequenza delle applicazioni cambia il risultato

L'applicazione di caricamento non è una singola spinta. Nella maggior parte dei tester moderni il penetratore viene prima messo in contatto con la superficie sotto un piccolo carico preliminare, che posiziona il penetratore e rimuove le irregolarità superficiali dalla misurazione. Il carico principale viene quindi applicato a una velocità controllata, mantenuto per un periodo di permanenza specificato e rilasciato in una sequenza definita. Affrettare questa sequenza, o lasciare che le vibrazioni disturbino il telaio durante la sosta, è una delle fonti di dispersione più comuni in un laboratorio di durezza, spesso più grande di qualsiasi errore introdotto dal penetratore stesso.

Il tempo di permanenza è importante perché i materiali strisciano leggermente sotto carico sostenuto. Un test effettuato per un periodo troppo breve può fornire valori artificialmente elevati, mentre un'eccessiva permanenza su materiali morbidi o rivestiti può produrre una lettura che non rappresenta più la proprietà complessiva oggetto di indagine. Il controllo della velocità di carico, del tempo di permanenza e della velocità di scarico secondo una tolleranza documentata è ciò che consente di confrontare con sicurezza i risultati di diversi tester.

Intervalli di carico rappresentativi sulle scale comuni

Durometri Rockwell: velocità attraverso la misurazione diretta della profondità

Il metodo Rockwell salta completamente la misurazione ottica. Invece di misurare la dimensione di una rientranza, durometri Rockwell applicare un piccolo carico preliminare, azzerare la lettura della profondità, applicare il carico maggiore, quindi rilasciare nuovamente il carico preliminare e leggere la differenza nella profondità di rientranza. La differenza di profondità viene convertita direttamente in un numero di durezza sul display della macchina, motivo per cui il test Rockwell è spesso il più veloce dei tre metodi in un ambiente di produzione.

La selezione della scala dipende dal tipo di penetratore e dalla combinazione di carico. Un penetratore a cono di diamante sotto un carico maggiore di 150 kgf è tipico per gli acciai temprati, mentre un penetratore a sfera in acciaio temprato sotto un carico di 100 kgf è adatto a metalli più teneri come acciaio ricotto, ottone o leghe di alluminio. Poiché il risultato viene letto immediatamente senza che un operatore interpreti un'immagine ottica, i test Rockwell sono particolarmente adatti per l'ispezione dei materiali in entrata, la verifica del trattamento termico e i controlli di produzione di grandi volumi in cui la coerenza tra gli operatori è importante tanto quanto la precisione grezza.

Il compromesso è la sensibilità alle condizioni della superficie. Poiché il metodo si basa sulla profondità piuttosto che sull'area, superfici ruvide, sezioni sottili o parti curve possono distorcere la lettura a meno che non vengano seguiti fattori di correzione adeguati e linee guida sullo spessore minimo.

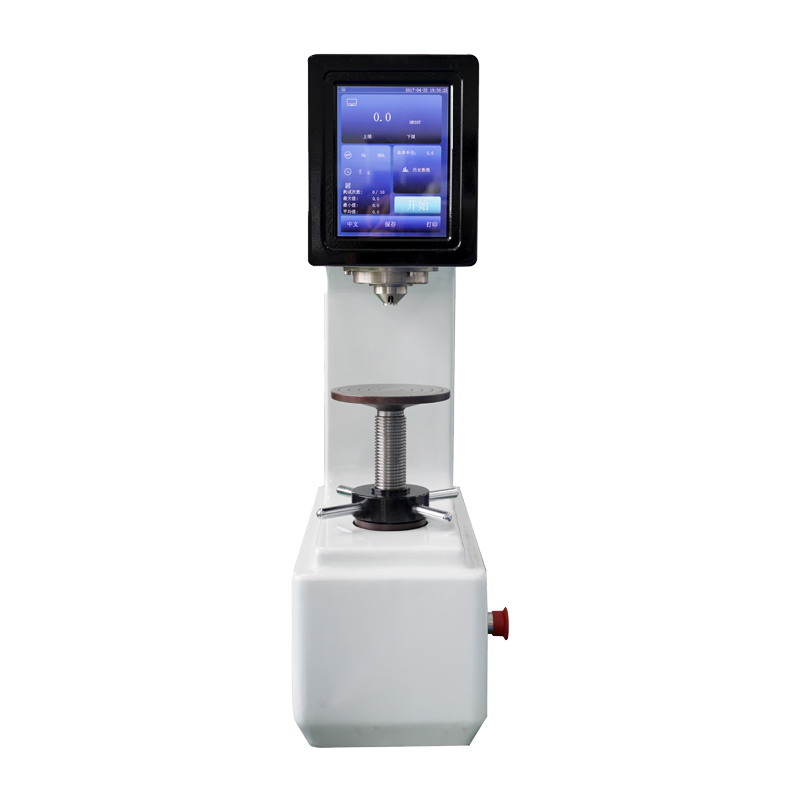

rockwell hardness testers with digital depth readout

Durometri Brinell: calcolo della durezza media su microstrutture grossolane

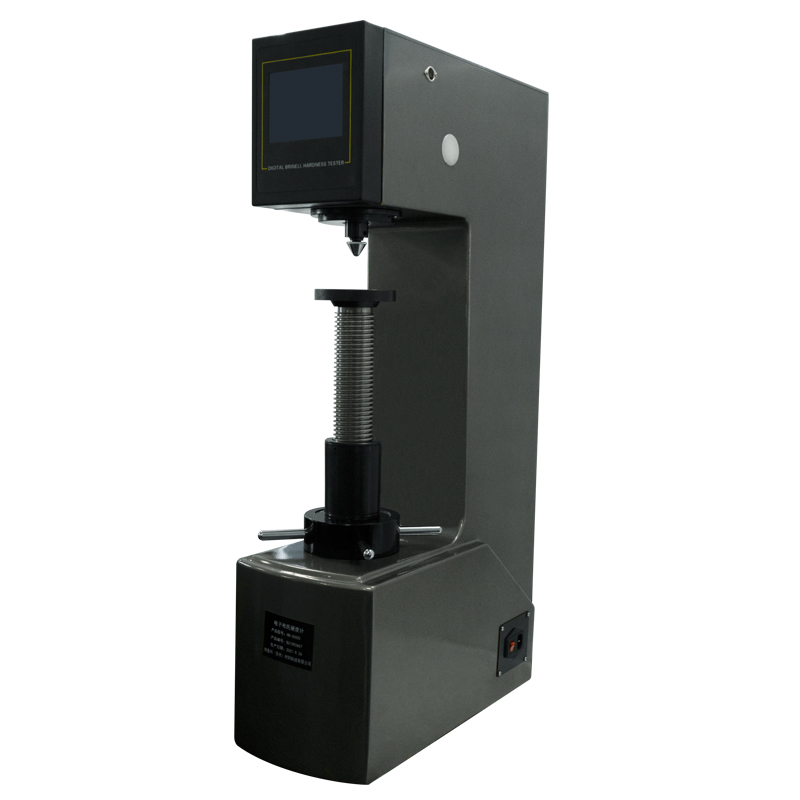

brinell hardness testers for large indentation testing

Dove Rockwell legge la profondità, durometri Brinell premere una sfera di acciaio temprato o di carburo di tungsteno sulla superficie sotto un carico pesante, sostenuto per un determinato periodo di permanenza, quindi misurare il diametro della rientranza risultante sotto ingrandimento. Poiché la rientranza è grande rispetto alla dimensione del grano, il test Brinell effettua effettivamente una media su microstrutture grossolane o non uniformi, il che lo rende il metodo preferito per fusioni, forgiature e materiali in cui i bordi localizzati dei grani o le inclusioni potrebbero distorcere una rientranza più piccola.

I carichi nei test Brinell variano comunemente da poche centinaia a tremila kgf, applicati attraverso una sfera che può avere diversi millimetri di diametro. Ciò produce una rientranza abbastanza grande da poter essere vista ad occhio nudo in molti casi, sebbene una misurazione accurata del diametro richieda comunque un microscopio calibrato o un sistema di misurazione digitale. La scala è adatta a sezioni spesse, materiale grezzo e componenti trattati termicamente dove un valore di durezza apparente è più significativo di una lettura altamente localizzata.

Poiché la rientranza è ampia, il test Brinell è generalmente inadatto per parti sottili, superfici rivestite o componenti finiti in cui un segno visibile non è accettabile, ed è qui che prendono il sopravvento gli altri due metodi.

Durometri Vickers e Micro-Vickers: precisione su scala microstrutturale

Durometri Vickers e Micro-Vickers utilizzare un penetratore di diamante piramidale che produce una piccola rientranza quadrata indipendentemente dal carico, che viene misurata otticamente da entrambe le diagonali sotto ingrandimento. Poiché la stessa geometria del penetratore viene utilizzata su tutta la gamma di carichi, dai macro carichi Vickers fino ai micro carichi ben inferiori a un kgf, il metodo si adatta in modo pulito dalle prove sui materiali sfusi fino ai singoli grani, alle zone alterate dal calore della saldatura e alle sezioni trasversali del rivestimento spesse solo una frazione di millimetro.

Il test Micro-Vickers, in particolare, è il metodo di scelta per strati cementati, superfici nitrurate, rivestimenti placcati e mappatura del gradiente di durezza su una sezione trasversale lucidata. Poiché la dimensione delle rientranze può essere mantenuta estremamente piccola, un singolo campione può contenere dozzine di letture individuali senza che le rientranze si sovrappongano o interferiscano tra loro, consentendo di costruire un profilo di durezza completo dalla superficie al nucleo.

La precisione va a scapito della velocità e della preparazione del campione. Una misurazione diagonale accurata richiede una superficie piana e ben lucidata e un operatore addestrato o un sistema di analisi delle immagini calibrato, poiché anche piccoli errori di messa a fuoco o di illuminazione possono spostare la diagonale misurata abbastanza da modificare la durezza riportata.

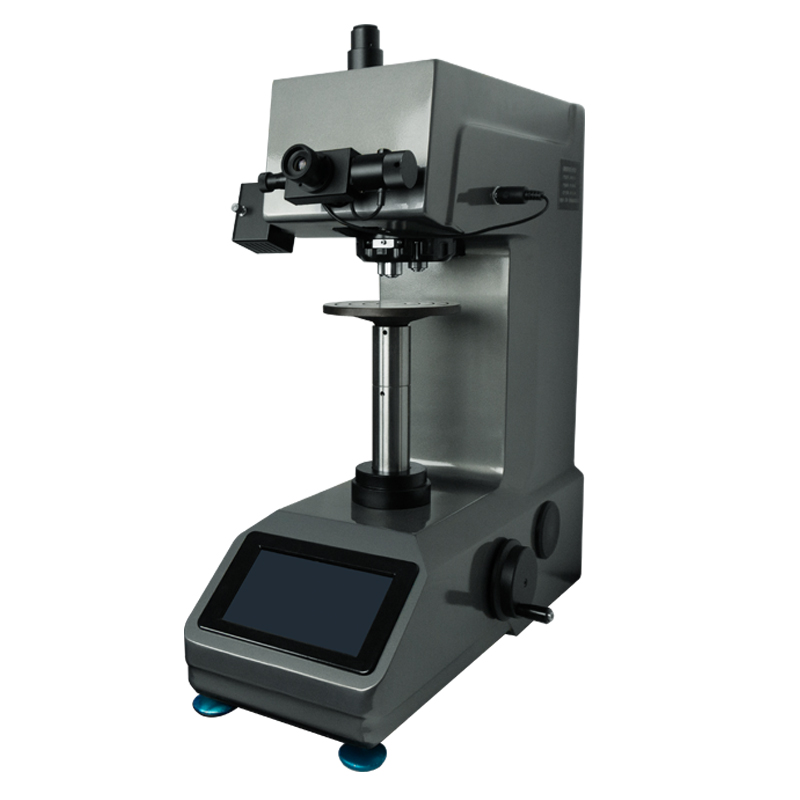

vickers and micro-vickers hardness testers with optical measurement

Confronto dei tre metodi fianco a fianco

Nessuna scala singola è universalmente corretta. La tabella seguente riassume le differenze pratiche che in genere determinano quale metodo viene utilizzato su una determinata parte o materiale.

Attributo	Rockwell	Brinell	Vickers/Micro-Vickers
Tipo di penetratore	Cono diamantato o sfera in acciaio	Sfera in acciaio o metallo duro	Piramide di diamanti
Base di misurazione	Differenziale di profondità	Diametro della rientranza	Diagonale di rientro
Intervallo di carico tipico	60-150 kgf	500-3000 kgf	0,1-50 kgf
Più adatto a	Controlli sulla linea di produzione	Getti e brodo a grana grossa	Rivestimenti e sezioni sottili
Dipendenza dall'operatore	Basso	Moderato	Più in alto

Confronto dei metodi tra cinque fattori operativi

Rockwell Brinell Vickers

Standard di calibrazione e test sui materiali che mantengono i risultati affidabili

Un durometro è affidabile tanto quanto la sua ultima verifica. Blocchi di riferimento certificati con un valore di durezza noto e tracciabile vengono utilizzati per verificare la precisione di un tester a intervalli regolari e la deviazione tra la lettura del tester e il valore certificato del blocco viene registrata nel tempo. Gli standard di prova dei materiali riconosciuti a livello internazionale definiscono le bande di tolleranza per questa deviazione, la frequenza della verifica e la documentazione richiesta per mantenere un tester in servizio per lavori regolamentati o controllati.

La deriva è raramente improvvisa. Tende a insinuarsi gradualmente quando un penetratore si usura, una cella di carico invecchia o un sistema di misurazione ottica perde leggermente la calibrazione. Monitorare la deviazione attraverso cicli di verifica successivi, invece di fare affidamento su un singolo risultato di superamento o fallimento, avvisa molto prima della necessità di manutenzione.

Una disciplina di calibrazione coerente è ciò che consente di considerare attendibile un valore di durezza misurato su una macchina su un'altra, in un altro edificio, a distanza di mesi.

Deviazione dal blocco di riferimento nei cicli di verifica

Scegliere il giusto metodo di prova della durezza per la vostra applicazione

La scelta del metodo generalmente si riduce a tre domande: quanto è grossolana o uniforme la microstruttura, quanto è sottile o rivestita la sezione da testare e quante parti devono essere controllate per turno. Un semplice percorso decisionale copre la maggior parte dei casi del mondo reale.

Flusso di selezione del metodo

La produttività è spesso il fattore decisivo una volta soddisfatti i requisiti di precisione. I test Rockwell in genere elaborano il maggior numero di parti all'ora perché la lettura della profondità è automatica, Vickers e micro-Vickers si collocano nel mezzo a seconda del numero di rientranze necessarie per campione e Brinell è generalmente il più lento a causa della misurazione del diametro ottico e della rientranza maggiore.

Throughput relativo tipico per metodo

Domande frequenti

D1: È possibile testare la stessa parte con più di un metodo di durezza?

Sì, a condizione che la superficie consenta zone di rientranza separate. Molti laboratori utilizzano Rockwell per un rapido controllo della produzione e seguono Vickers su una sezione trasversale quando è necessario un gradiente di durezza dettagliato vicino a una superficie trattata termicamente o rivestita.

D2: Perché i valori di durezza di scale diverse non si convertono direttamente l'uno nell'altro?

Ciascun metodo misura una diversa risposta fisica, profondità, diametro o lunghezza diagonale, con un carico e una geometria del penetratore diversi. Esistono tabelle di conversione per alcune famiglie di materiali, ma sono approssimazioni piuttosto che equivalenti esatti, e i risultati riportati sulla scala originale sono sempre più affidabili.

D3: Con quale frequenza è necessario verificare un durometro rispetto a un blocco di riferimento?

La frequenza della verifica dipende dal volume di utilizzo, dalla criticità delle parti testate e dai requisiti dello standard di prova dei materiali pertinente in base al quale opera il laboratorio. I tester per la produzione di grandi volumi vengono generalmente controllati più frequentemente rispetto ai tester utilizzati per lavori di laboratorio occasionali.

D4: I test micro-Vickers sono adatti per componenti finiti e in servizio?

La rientranza lasciata dai test micro-Vickers è estremamente piccola, il che la rende una scelta comune per i controlli di qualità sulle parti finite dove la marcatura superficiale deve essere ridotta al minimo, sebbene i criteri di accettazione dovrebbero comunque confermare che la rientranza non influisce sulla funzione della parte.

D5: Cosa causa la maggiore dispersione delle misurazioni nelle prove di durezza quotidiane?

La preparazione incoerente della superficie e la variazione dell'operatore nella misurazione ottica sono le due fonti più comuni di dispersione, seguite da tempi di applicazione del carico errati e usura del penetratore che non è stata rilevata dai controlli di calibrazione di routine.
