Come il sezionamento di precisione preserva l'integrità strutturale nell'analisi metallografica

Accuratezza contro precisione: perché la distinzione è importante nel sezionamento

Nella preparazione dei campioni metallurgici, accuratezza e precisione sono spesso usati come se significassero la stessa cosa, ma descrivono due diverse qualità di taglio. La precisione si riferisce alla precisione con cui una sezione corrisponde al piano di interesse previsto rispetto a un elemento di riferimento, ad esempio una linea centrale di saldatura o un confine di rivestimento. La precisione si riferisce alla ripetibilità del risultato su dozzine o centinaia di campioni elaborati con la stessa configurazione. Un laboratorio può essere preciso senza essere accurato, tagliando costantemente con l’angolazione sbagliata ogni volta, e può essere accurato su un singolo campione pur mancando della ripetibilità necessaria per il controllo statistico del processo.

Questa distinzione diventa fondamentale nel momento in cui un taglio viene utilizzato per giudicare la performance del materiale. Una sezione che si allontana anche di una frazione di millimetro dal piano previsto può rappresentare in modo errato la struttura dei grani, la densità delle inclusioni o le misurazioni della profondità del caso. I laboratori che considerano l'accuratezza e la precisione come un unico obiettivo combinato in genere basano il flusso di lavoro di sezionamento attorno al fissaggio, alla selezione della lama e al controllo dell'avanzamento piuttosto che al solo movimento di taglio. Il resto di questo articolo analizza le scelte meccaniche e procedurali che mantengono intatte entrambe le qualità proteggendo la microstruttura dai danni artificiali introdotti durante il taglio.

Aiuta anche a separare le due qualità durante la risoluzione dei problemi di un batch non riuscito. Se le misurazioni sono costantemente nella stessa direzione, il problema è solitamente la precisione, spesso riconducibile a un bordo di riferimento impostato in modo errato o a un dispositivo che non è mai stato verificato rispetto al disegno della parte. Se le misurazioni si disperdono in modo imprevedibile da un campione all'altro, il problema è solitamente la precisione e tende a puntare verso un allentamento meccanico, una pressione di serraggio incoerente o un operatore che effettua piccole regolazioni manuali tra i tagli. Diagnosticare in quale categoria rientra un difetto prima di modificare le impostazioni dell'apparecchiatura consente di risparmiare molto tempo, poiché l'azione correttiva per ciascuna è diversa.

Perché l'integrità strutturale viene compromessa durante il taglio

Ogni taglio abrasivo introduce qualche disturbo al materiale immediatamente sotto il piano di taglio. La questione non è se si verifica un disturbo, ma quanto si estende e se raggiunge la regione che un metallurgista intende effettivamente esaminare. Tre meccanismi spiegano la maggior parte dei danni riscontrati in un sezionamento scarsamente controllato: riscaldamento per attrito, deformazione meccanica dovuta alla forza di taglio e microfratturazione indotta dalle vibrazioni.

  • Il riscaldamento per attrito aumenta la temperatura locale abbastanza da alterare il rinvenimento, causare la trasformazione di fase nelle leghe sensibili al calore o produrre una linea di bruciatura visibile sul bordo tagliato.
  • La deformazione meccanica imbratta i grani superficiali, arrotonda i bordi e può mascherare il vero confine tra un rivestimento e un substrato.
  • La vibrazione di una ruota sbilanciata o di un campione fissato in modo allentato produce segni di vibrazione che successivamente si rivelano come false caratteristiche al microscopio.

Poiché questi effetti sono cumulativi, si sommano piccole inefficienze. Una mola leggermente troppo aggressiva per una data durezza, abbinata ad un flusso di refrigerante insufficiente, non si limita a rallentare il taglio; riscrive attivamente la microstruttura che l'analista sta cercando di osservare. Riconoscere questo nelle prime fasi del flusso di lavoro è ciò che separa una sezione che supporta una conclusione valida da una che introduce silenziosamente un errore in un report.

La sfida pratica è che i danni da taglio non sono sempre visibili senza ulteriore preparazione. Una linea di bruciatura nascosta sotto la superficie può sopravvivere alla macinazione grossolana e apparire solo dopo la lucidatura fine, a quel punto il campione ha già impiegato un tempo di preparazione significativo. Per questo motivo, molti laboratori trattano i parametri di taglio come parte del controllo qualità piuttosto che come una fase separata a monte, esaminando l'usura delle ruote, le condizioni del refrigerante e le impostazioni di alimentazione secondo un programma fisso anziché solo dopo aver scoperto un difetto a valle.

Componenti principali di Reliable attrezzature per il taglio metallografico

Moderno attrezzature per il taglio metallografico è costruito attorno a quattro sottosistemi che devono lavorare insieme anziché separatamente: il gruppo azionamento e mandrino, il sistema di erogazione del refrigerante, la piattaforma di fissaggio e il meccanismo di controllo dell'avanzamento. La debolezza in uno qualsiasi dei sottosistemi si manifesta come danno nella sezione finita, anche se gli altri tre funzionano bene.

Sottosistema Ruolo primario Modalità di errore tipica se sottospecificata
Mandrino e azionamento Mantiene una velocità di rotazione costante sotto carico Abbassamento della velocità durante i tagli di materiali duri, causando calore non uniforme
Consegna del liquido refrigerante Rimuove il calore e i detriti abrasivi dal taglio Bruciore localizzato, caricamento della lama, detriti ridepositati
Piattaforma di fissaggio Mantiene il campione in una posizione fissa e ripetibile Deriva angolare, spostamento parziale, piano di sezione incoerente
Controllo dell'alimentazione Regola la velocità con cui la lama avanza nel materiale Forza eccessiva, deformazione dei bordi, vetrificazione delle ruote

I laboratori che valutano una nuova stazione di taglio spesso si concentrano solo sulla potenza del mandrino, che rappresenta un punto di partenza ragionevole ma un quadro incompleto. Un mandrino ad alta potenza abbinato ad una piattaforma di fissaggio debole trasmetterà semplicemente più vibrazioni al provino, non meno. I risultati più duraturi si ottengono trattando i quattro sottosistemi come un insieme abbinato anziché aggiornandoli uno alla volta.

La manutenibilità è un altro fattore che è facile trascurare durante la scelta iniziale dell'attrezzatura, ma che diventa significativo nel corso degli anni di utilizzo quotidiano. Le protezioni delle lame, i filtri del refrigerante e le cinghie di trasmissione si usurano a velocità diverse e le apparecchiature progettate con punti di manutenzione accessibili riducono i tempi di fermo associati alla manutenzione ordinaria. I laboratori che eseguono più turni spesso scoprono che la facilità di manutenzione ha un effetto maggiore sulla produttività totale rispetto ai guadagni incrementali nella velocità di taglio massima, semplicemente perché i tempi di inattività non pianificati influiscono su ogni campione in coda e non solo su quello tagliato.

Precision metallographic cutting machine in a laboratory setting

Come macchine da taglio metallografiche di precisione Controllare il calore e la deformazione

Il tratto distintivo di macchine da taglio metallografiche di precisione non è la velocità di taglio pura, ma la capacità di mantenere la velocità, la velocità di avanzamento e l'erogazione del refrigerante entro un intervallo ristretto e ripetibile, indipendentemente dalla durezza del materiale. Ciò è importante perché la generazione di calore durante il taglio abrasivo si ridimensiona con l’interazione tra velocità della ruota, forza verso il basso e tempo di contatto, e ogni singola variabile che va fuori range sposta l’equilibrio verso più calore e più deformazione.

Tre caratteristiche di progettazione tendono a separare le macchine che mantengono questo equilibrio da quelle che non lo fanno:

  1. Regolazione della velocità a circuito chiuso che compensa le variazioni di carico quando la lama incontra regioni più dure o più morbide di un campione composito o stratificato.
  2. Profili di avanzamento programmabili che rallentano automaticamente l'avvicinamento vicino al lato di uscita di un taglio, dove il danno da strappo è più comune.
  3. Erogazione del refrigerante a flusso o attraverso la ruota che mantiene la zona di taglio al di sotto della temperatura alla quale iniziano i cambiamenti microstrutturali.

Per i laboratori che lavorano con un mix di leghe morbide non ferrose e acciai per utensili temprati nella stessa settimana, questa coerenza è più importante della velocità massima. Una macchina che taglia velocemente ma funziona bene solo entro una finestra di durezza ristretta costringe gli operatori a compensare manualmente, il che reintroduce la variabilità che l'attrezzatura avrebbe dovuto rimuovere.

Merita attenzione, oltre alle caratteristiche meccaniche della macchina stessa, anche la chimica del liquido refrigerante. Un liquido refrigerante che lubrifica bene ma drena lentamente dal taglio può intrappolare il calore anziché rimuoverlo, mentre uno che scorre liberamente ma non ha sufficienti proprietà lubrificanti aumenta l'attrito sulla faccia della ruota. Adattando la concentrazione del refrigerante e la pressione di erogazione al tipo di ruota in uso, e ricontrollando tale corrispondenza ogni volta che la ruota viene cambiata, si colma una lacuna che spesso viene lasciata ad un'abitudine informale piuttosto che a un'impostazione documentata.

Selezione accessori per macchine da taglio metallografiche per un fissaggio coerente

Anche una macchina ben specificata ha prestazioni inferiori se supportata accessori per macchine da taglio metallografiche non corrispondono alla geometria del campione. Il fissaggio rappresenta un'ampia percentuale di difetti di sezionamento prevenibili, poiché qualsiasi movimento della parte durante il taglio si traduce direttamente in un piano impreciso o non ripetibile.

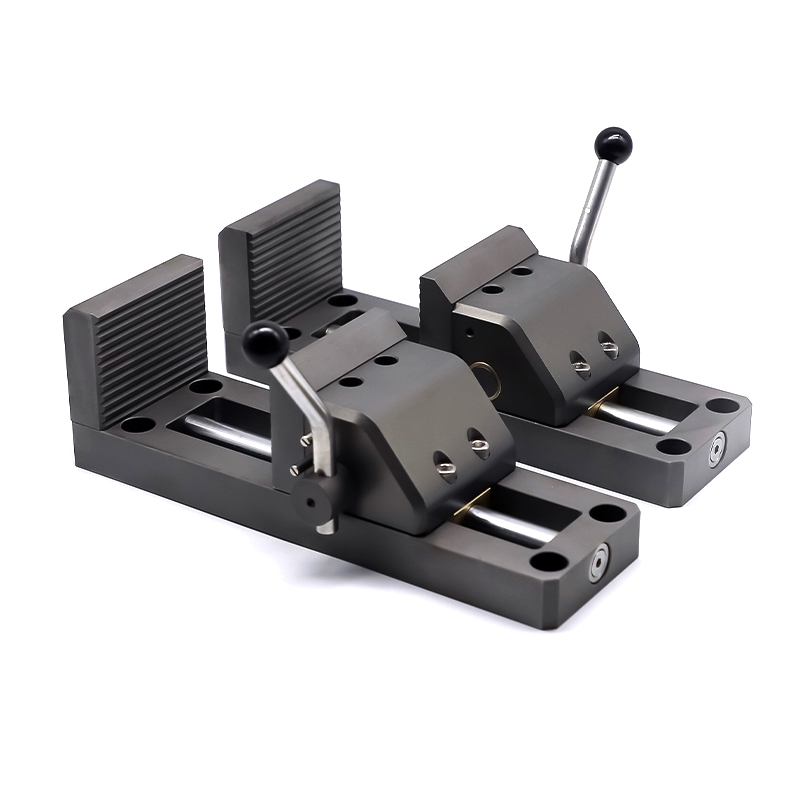

I morsetti a morsa con un'ampia faccia della ganascia distribuiscono la forza di serraggio su un'area di contatto più ampia, riducendo il rischio di schiacciamento localizzato su leghe più morbide pur mantenendo saldamente le parti irregolari o angolate. I dispositivi angolari e i supporti con blocco a V estendono questo controllo a campioni cilindrici o di forma strana che altrimenti richiederebbero un bloccaggio improvvisato. Gli accessori per la selezione delle mole, tra cui una gamma di opzioni di durezza del legante e grana abrasiva, consentono di abbinare una singola macchina a una gamma molto più ampia di durezza del materiale senza modificare l'attrezzatura di base.

Large vise-style fixture accessory for metallographic sectioning

Una regola pratica seguita da molti laboratori è quella di considerare il fissaggio come una decisione relativa al campione piuttosto che come una configurazione una tantum. La revisione dell'adattamento dell'attrezzatura prima di ogni nuova geometria della parte richiede alcuni minuti in più, ma riduce costantemente il tasso di ritagli causati dallo spostamento durante il bloccaggio.

Confronto dei tipi di mole abrasive tra le principali dimensioni prestazionali

La selezione della mola abrasiva è una delle poche decisioni nel flusso di lavoro di sezionamento che influisce contemporaneamente sulla generazione di calore, sulla qualità del bordo e sui costi. Il grafico seguente mette a confronto quattro categorie comuni di ruote in cinque dimensioni prestazionali su una scala relativa, basata sull'esperienza tipica di laboratorio piuttosto che sulle specifiche di un singolo fornitore.

Velocità di taglio Resistenza all'usura Efficienza dei costi Controllo del calore Qualità dei bordi Mole diamantate Ruote in ossido di alluminio

Le mole con legante diamantato generalmente presentano un vantaggio in termini di resistenza all'usura e qualità del tagliente, che si adatta alle leghe temprate e alla ceramica dove la ripetuta riaffilatura rallenterebbe altrimenti la produttività. Le mole in ossido di alluminio rimangono una scelta pratica per gli acciai più teneri e il sezionamento della produzione di routine, dove l'efficienza in termini di costi conta più della massima affilatura del tagliente. Le mole in carburo di silicio e CBN occupano posizioni intermedie, favorendo ciascuna famiglie di materiali specifiche rispetto all'uso generale.

La durezza del legame della ruota interagisce con gli stessi compromessi mostrati nella tabella sopra. Un legante più duro trattiene i grani abrasivi più a lungo, prolungando la durata della mola ma può portare alla formazione di vetri se il materiale da tagliare è troppo morbido per quel grado di legante, poiché i grani opachi rimangono in posizione anziché rilasciarsi per esporre i bordi taglienti freschi. Un legante più morbido rilascia i grani più facilmente, mantenendo la superficie di taglio affilata su materiali più morbidi al costo di un consumo più rapido della mola. I laboratori che tengono a portata di mano un piccolo inventario di qualità leganti, anziché standardizzarsi su una singola ruota per ogni lavoro, generalmente riscontrano meno difetti legati al calore in un carico di lavoro di materiali misti.

Velocità di taglio e zona interessata dal calore: comprendere il compromesso

L'aumento della velocità di taglio riduce il tempo di lavorazione, ma tende anche ad aumentare la profondità della zona interessata dal calore se il flusso del refrigerante e la velocità di avanzamento non vengono regolati per compensare. La relazione non è lineare nell'intero intervallo di velocità; la maggior parte dei laboratori osserva una risposta relativamente piatta a velocità inferiori seguita da un aumento più netto della profondità influenzata dal calore una volta superata una soglia specifica del materiale.

Velocità di taglio (relative scale) Profondità della zona influenzata dal calore Basso Alto

Il punto pratico è che la massima velocità disponibile raramente è l’impostazione corretta per le leghe sensibili. I laboratori che mappano questa curva per i materiali più comuni possono identificare una velocità di lavoro appena al di sotto del punto di flesso, ottenendo la maggior parte del risparmio di tempo senza spingere la zona influenzata dal calore nella regione esaminata.

Velocità di avanzamento e deformazione nelle categorie di durezza del materiale

La velocità di avanzamento interagisce con la durezza del materiale in un modo che è facile da sottovalutare. La stessa impostazione di avanzamento che produce un taglio netto su un campione di acciaio dolce può generare una deformazione superficiale visibile su una lega più morbida e duttile, semplicemente perché il materiale cede anziché tagliarsi in modo netto sotto la stessa forza.

Acciaio temprato Acciaio dolce Alluminio Lega di rame Basso Moderato Alto Molto alto Deformazione relativa della superficie a una velocità di avanzamento fissa

I materiali più morbidi e duttili generalmente richiedono un avanzamento più lento e una forza di serraggio più leggera per evitare sbavature, mentre le leghe più dure tollerano un avanzamento più veloce ma richiedono maggiore attenzione all'accumulo di calore. La regolazione dell'alimentazione in base alla categoria di durezza anziché applicare un'unica impostazione predefinita a tutti i campioni è una delle modifiche più convenienti che un laboratorio possa apportare.

Difetti comuni di sezionamento in breve

Difetto Probabile causa Correzione tipica
Brucia le linee sul bordo tagliato Velocità eccessiva o liquido refrigerante insufficiente Ridurre la velocità, verificare la portata del liquido refrigerante
Deriva angolare attraverso la sezione Fissaggi allentati o non corrispondenti Passare a un dispositivo con ganascia più ampia o con angolo specifico
Bordi spalmati o arrotondati Forza di avanzamento eccessiva su materiale duttile Bassoer feed rate, reduce clamping pressure
Segni di chiacchiere Ruota sbilanciata o vibrazione Riallineare o sostituire la ruota, controllare i cuscinetti del mandrino

Un flusso di lavoro ripetibile dalla selezione del campione alla sezione finita

La coerenza tra operatori e turni deriva dal seguire ogni volta la stessa sequenza, anziché fare affidamento sul giudizio individuale in ogni fase. Il flusso riportato di seguito delinea una sequenza comunemente utilizzata dai laboratori per mantenere comparabili i risultati del sezionamento durante un ciclo di produzione completo.

Identificare il piano di sezione Seleziona Ruota e Dispositivo Imposta velocità e avanzamento Sezione con liquido refrigerante Ispezionare e registrare i risultati

La registrazione del risultato di ciascun taglio, comprese le condizioni delle ruote e qualsiasi deviazione dal piano target, chiude il ciclo e fornisce al laboratorio una traccia di dati per identificare la deriva lenta nei risultati prima che diventi un lotto rifiutato.

Questo tipo di tenuta dei registri tende a sembrare un costo aggiuntivo quando un ciclo sta andando bene, ma il suo valore reale si manifesta mesi dopo, quando un cliente o un audit interno chiede perché uno specifico lotto di sezioni differisce da uno precedente. Avere un registro datato dei cambi delle ruote, dei rabbocchi del liquido di raffreddamento e delle regolazioni dell'alimentazione trasforma l'indagine in una rapida ricerca piuttosto che in un esercizio di ipotesi e spesso rivela la deriva lenta e graduale che nessun singolo taglio avrebbe segnalato da solo.

Una breve lista di controllo prima di ogni esecuzione di sezionamento

I rapidi programmi di produzione inducono la tentazione di saltare le fasi di verifica, ma un breve controllo pre-produzione rileva costantemente la maggior parte dei difetti prevenibili prima che il materiale venga sprecato.

  • Confermare che il tipo di mola e la grana corrispondano alla durezza del materiale per il lotto corrente.
  • Controllare il flusso e la concentrazione del refrigerante prima di iniziare il primo taglio del turno.
  • Verificare che l'attrezzatura sia adatta alla parte effettiva anziché dare per scontato che corrisponda al lotto precedente.
  • Imposta la velocità di avanzamento in base alla categoria del materiale, non a un singolo valore predefinito.
  • Ispezionare la prima sezione a basso ingrandimento prima di procedere con l'intero ciclo.

Domande frequenti

Q1: Qual è la differenza tra accuratezza e precisione nel sezionamento?

L'accuratezza descrive quanto un taglio corrisponde al piano previsto rispetto a una caratteristica di riferimento, mentre la precisione descrive quanto sia ripetibile quel risultato su molti campioni sulla stessa configurazione.

Q2: Perché la velocità di taglio influisce sulla zona interessata dal calore?

Una velocità più elevata aumenta il tasso di contatto per attrito tra la ruota e il materiale e, oltre una soglia specifica del materiale, ciò aumenta la temperatura locale abbastanza da alterare la microstruttura vicino al bordo tagliato.

Q3: Con quale frequenza è necessario rivedere l'attrezzatura?

Il fissaggio deve essere controllato ogni volta che cambia la geometria della parte, poiché un fissaggio che ha funzionato per una forma può consentire una deriva o uno spostamento su un campione di dimensioni o angolazioni diverse.

D4: Una velocità di avanzamento più elevata causa sempre più danni?

Non sempre. L'effetto dipende fortemente dalla durezza del materiale, con leghe più morbide e duttili che mostrano deformazione a velocità di avanzamento che i materiali induriti tollerano senza problemi.

Q5: Qual è il modo più semplice per ridurre i segni di vibrazione?

Il controllo del bilanciamento delle ruote e delle condizioni del mandrino prima di una corsa risolve la maggior parte dei problemi di vibrazione, poiché le vibrazioni sono generalmente di origine meccanica piuttosto che un problema di refrigerante o alimentazione.
