Sega manuale CT-2300
Descrizione del prodotto CT-2300 è adatto per il taglio di vari mate...
Le leghe ad alta entropia (HEA) stanno rimodellando il futuro della scienza dei materiali. Con forza eccezionale, resistenza ad alta temperatura e prestazioni di corrosione eccezionali, i heas stanno facendo ondate in aerospaziale (lame del motore), energia nucleare (materiali del reattore), difesa (involucri missilistici), biomedici (impianti ortopedici) e settori dell'energia rinnovabile.
Strutturalmente complesso e chimicamente diversificato, in genere composto da cinque o più elementi principali: le eheas spesso presentano una soluzione solida, amorfa e fasi nanoprecipitate coesistenti. Queste caratteristiche uniche rendono particolarmente impegnativa la preparazione del campione EBSD.
Per garantire risultati EBSD di alta qualità, raccomandiamo un approccio di lucidatura vibratoria meccanica anziché lucidatura elettrolitica. Ecco il nostro comprovato metodo di preparazione:

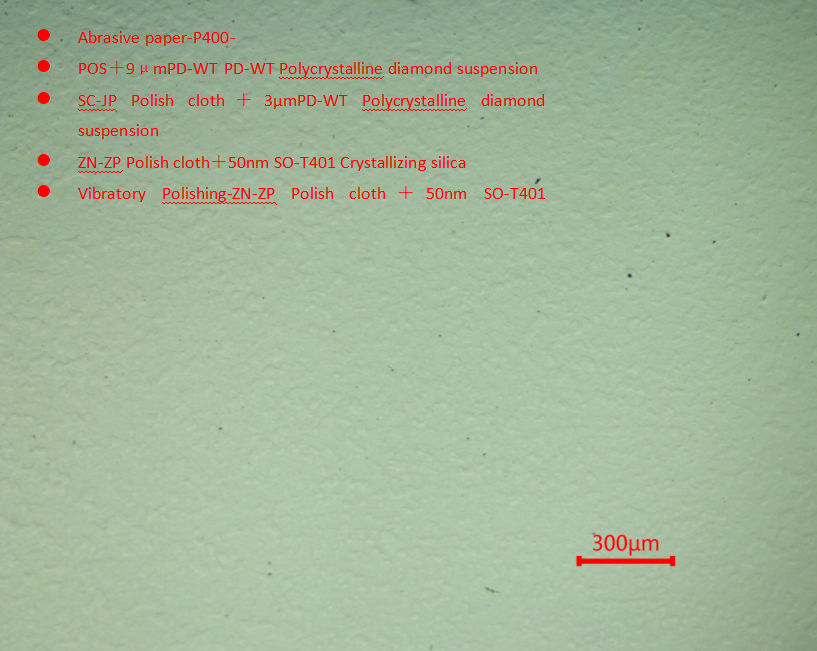

Passaggio 1: livellare la superficie con carta macinatura P400 SIC
Passaggio 2: rettifica fine con POS Pad 9µm Pd-WT Diamond policristallino
Passaggio 3: lucidatura con stoffa SC-JP 3µm PD-WT Diamond Suspension
Passaggio 4: lucidatura finale con tessuto Zn-ZP SO-T401 Sospensione di silice da 50 nm
Passaggio 5: lucidatura vibratoria su tessuto Zn-ZP SO-T401 Silica da 50 nm per finitura superficiale ottimizzata

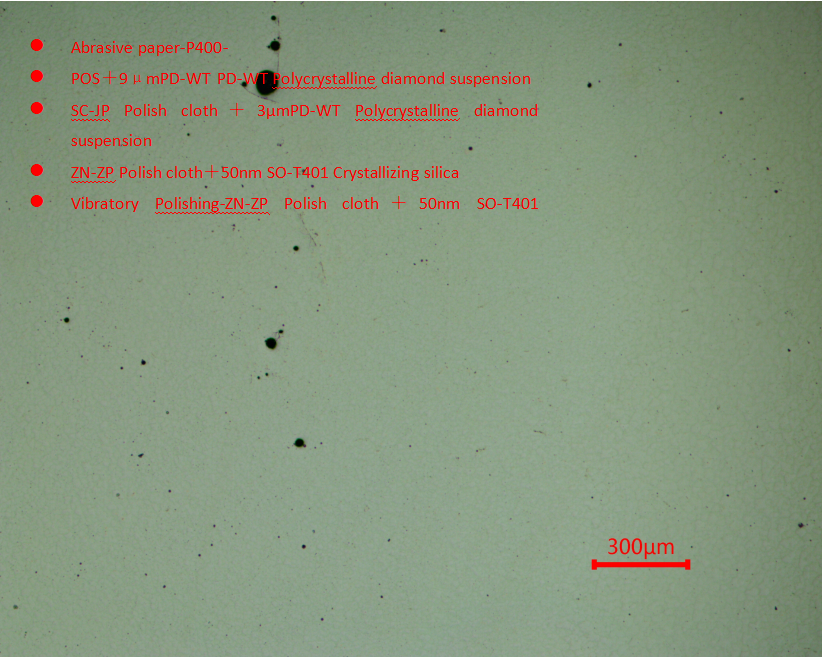

Questa sequenza aiuta a ottenere superfici senza stress e senza deformazioni ideali per la mappatura EBSD ad alta risoluzione.
.png?imageView2/2/w/400/format/jpg/q/75 "Camera a pressione ThetaMount")
.jpg?imageView2/2/w/400/format/jpg/q/75 "Sospensione in allumina AO-P")
