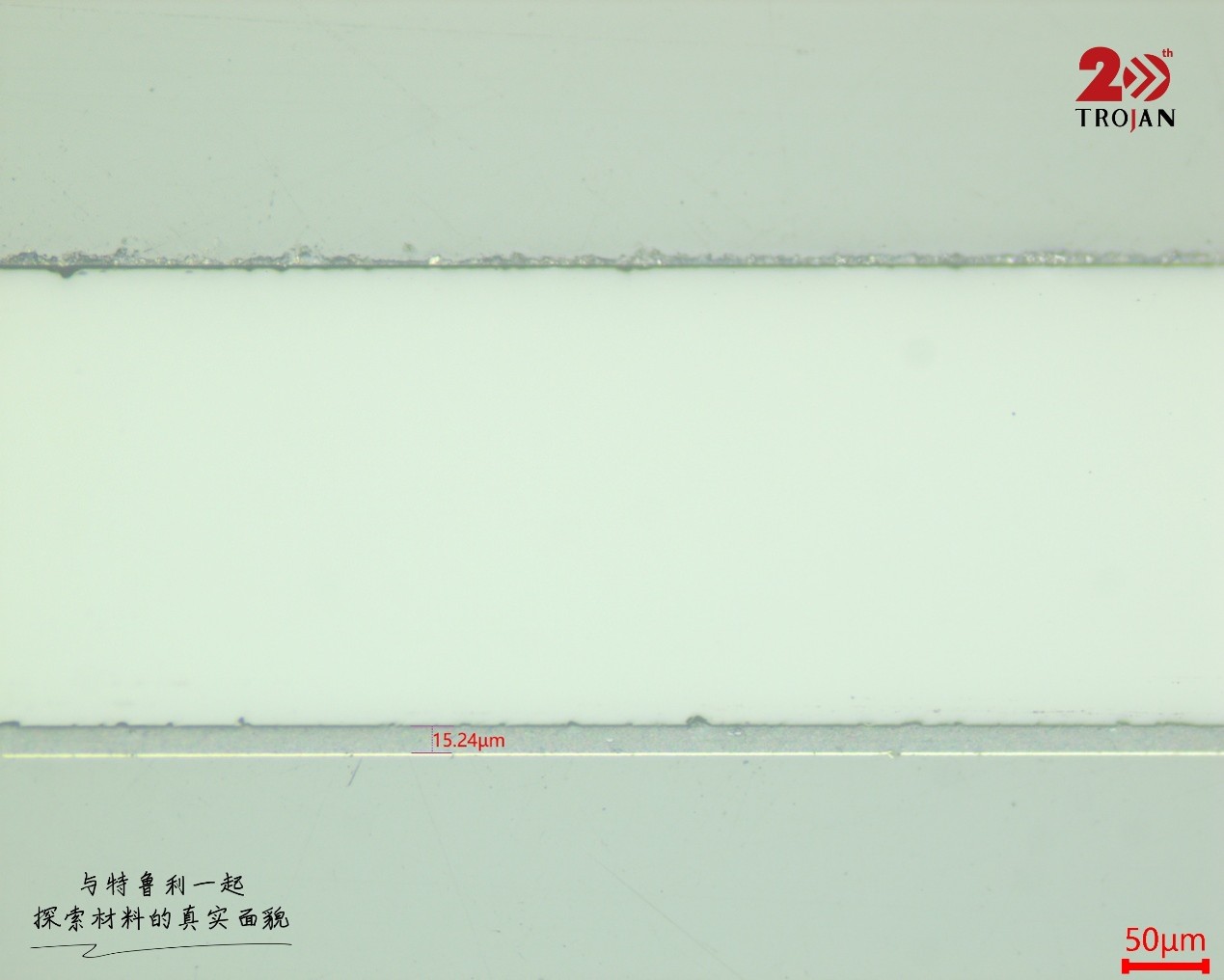

Per i componenti rivestiti in zaffiro utilizzati in applicazioni ottiche e di precisione, la sezione trasversale metallografica viene spesso utilizzata per valutare lo spessore del rivestimento e dello strato di inchiostro, la qualità dell'interfaccia e l'integrità complessiva.
La sfida è la preparazione
I rivestimenti sottili possono facilmente subire scheggiature, delaminazioni, strappi o arrotondamenti dei bordi durante il taglio e la lucidatura, rendendo difficile la misurazione accurata della sezione trasversale finale.
Metodologia e passaggi
Per questo campione abbiamo utilizzato un sezionamento di precisione a bassa velocità e un montaggio a freddo per ridurre al minimo i danni meccanici e termici, seguiti da un processo graduale di levigatura e lucidatura:
- Disco abrasivo diamantato DiRe P400 per la prima molatura
- Disco per levigatura fine POS 9 e.m Sospensione di diamante policristallino PD-WT
- Panno per lucidatura in seta bianca SC Sospensione di diamante policristallino PD-WT da 3 um
- Panno per lucidatura in seta bianca SC 1 um Sospensione di diamante policristallino PD-WT per lucidatura fine

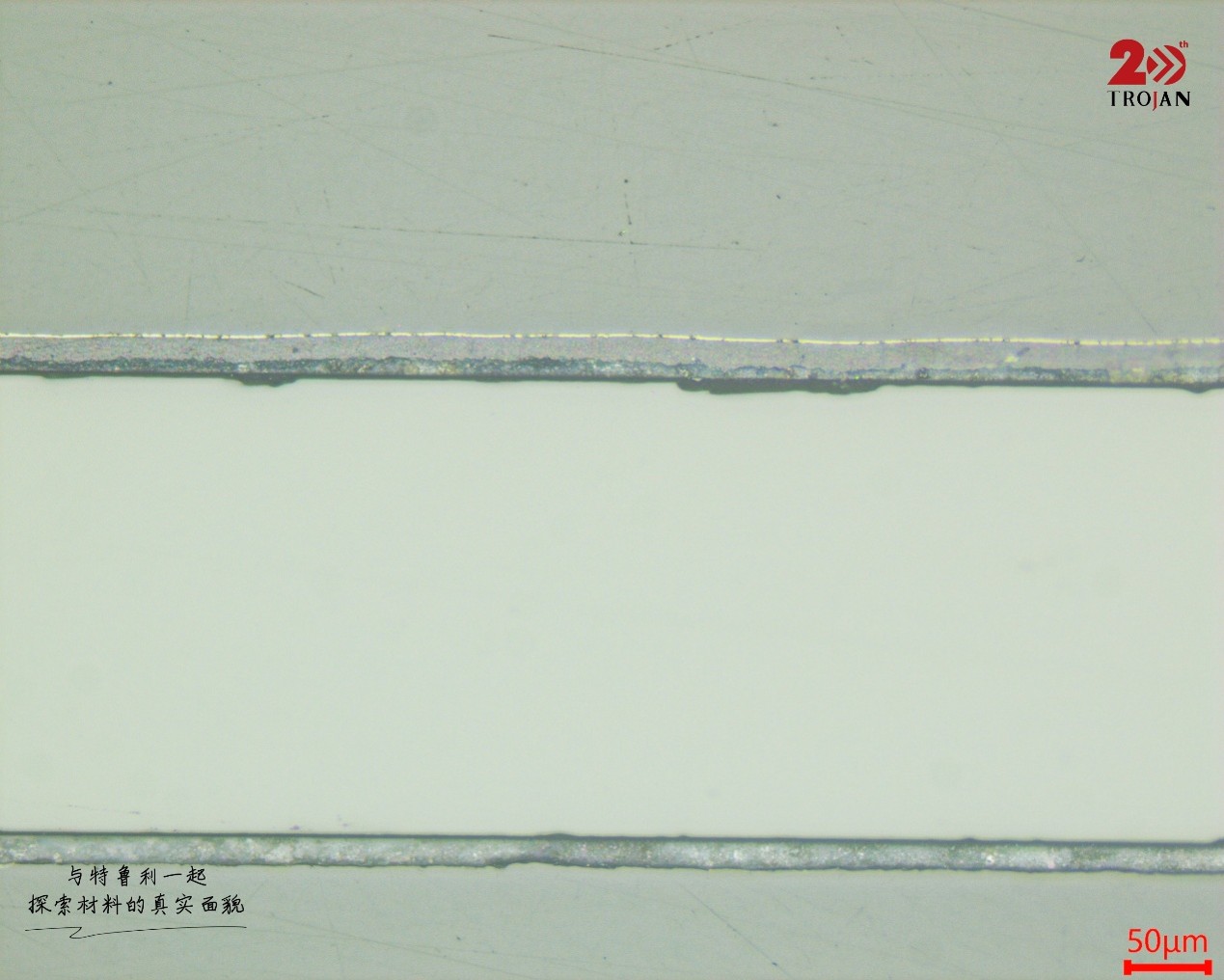

Risultati e conclusione

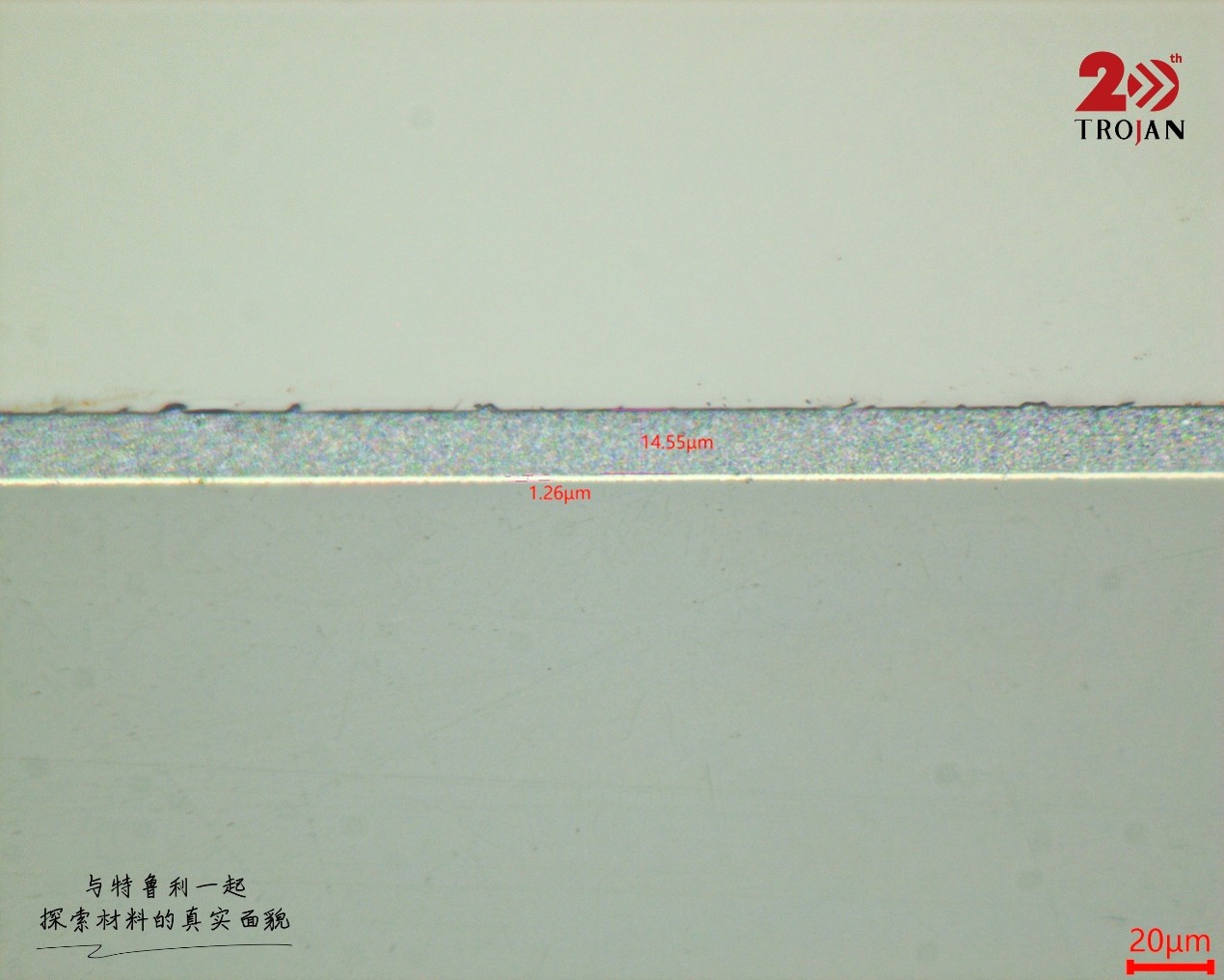

Per campioni rivestiti come questo, una buona superficie non è sufficiente: preservare il vero bordo del rivestimento è ciò che rende affidabile la misurazione dello spessore.
