Taglierina CT-250S/CT-250V
CT-250S/CT-250V è una macchina da taglio metallografica desktop progettata e realizzata secondo il ...
Come rivestimento a stella nel campo della catalisi, il rivestimento di ossido rameoso (Cu₂O) è un tipico semiconduttore di tipo p con un intervallo di banda di circa 2,2 eV. Può assorbire la luce visibile per avviare reazioni catalitiche ed è ampiamente utilizzato nella degradazione degli inquinanti organici, nella scissione dell'acqua per la produzione di idrogeno e in altre applicazioni. La sua attività catalitica dipende direttamente dalla microstruttura e dalla qualità del rivestimento. I rivestimenti preparati mediante deposizione elettrochimica, riduzione chimica e altri metodi possono aderire saldamente al substrato e fornire siti attivi sufficienti per le reazioni catalitiche.
L'analisi metallografica funge da metodo chiave per controllare la qualità dei rivestimenti di ossido rameoso di grado catalitico. Attraverso l'osservazione metallografica, possiamo misurare con precisione lo spessore del rivestimento, la dimensione dei grani e la composizione della fase e rilevare difetti come pori, crepe e inclusioni di ossido rameico. Questi difetti riducono i siti attivi e l'adesione del rivestimento, portando direttamente a una minore efficienza catalitica e alla mancata delaminazione del rivestimento. Test metallografici affidabili verificano la razionalità dei processi di preparazione, ottimizzano la microstruttura del rivestimento e garantiscono prestazioni catalitiche stabili fin dall'origine. Si tratta di una fase essenziale del controllo qualità nella produzione di massa e nell'applicazione di rivestimenti Cu₂O di grado catalitico.
Preparazione del campione metallografico Procedura per rivestimenti Cu₂O
1️⃣ Levigare con disco di carta vetrata metallografica P400 per rimuovere la deformazione del taglio e appiattire la superficie.
2️⃣ Eseguire una levigatura fine con carte abrasive metallografiche P800 e P2000.
3️⃣ Lucidatura grossolana: Panno lucidante SC-JP Sospensione lucidante PD-WT da 9 μm.
4️⃣ Lucidatura intermedia: panno lucidante SC-JP 3 μm PD-WT sospensione lucidante.
5️⃣ Lucidatura finale: Panno lucidante ZN-ZP Sospensione lucidante AO-A439.

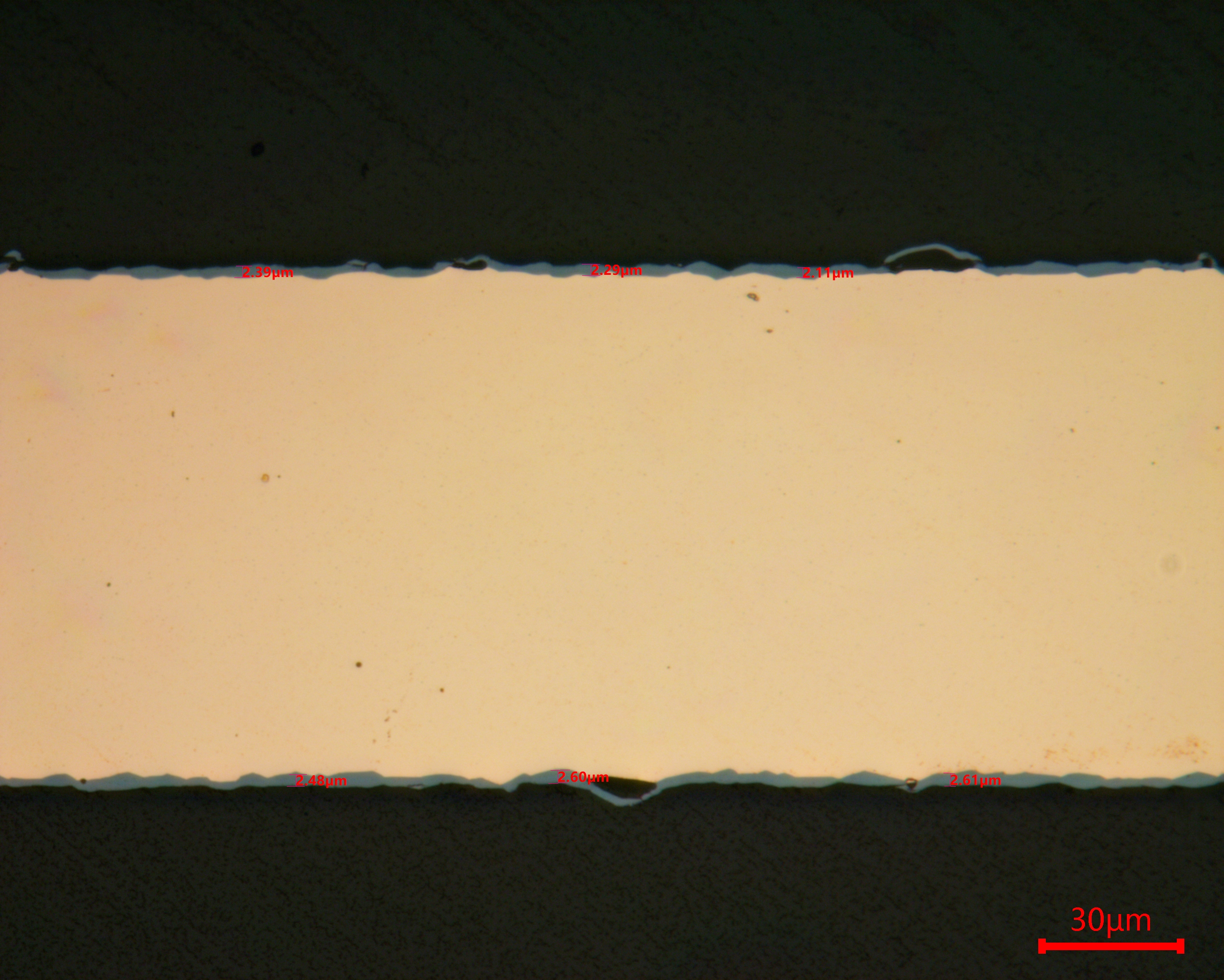

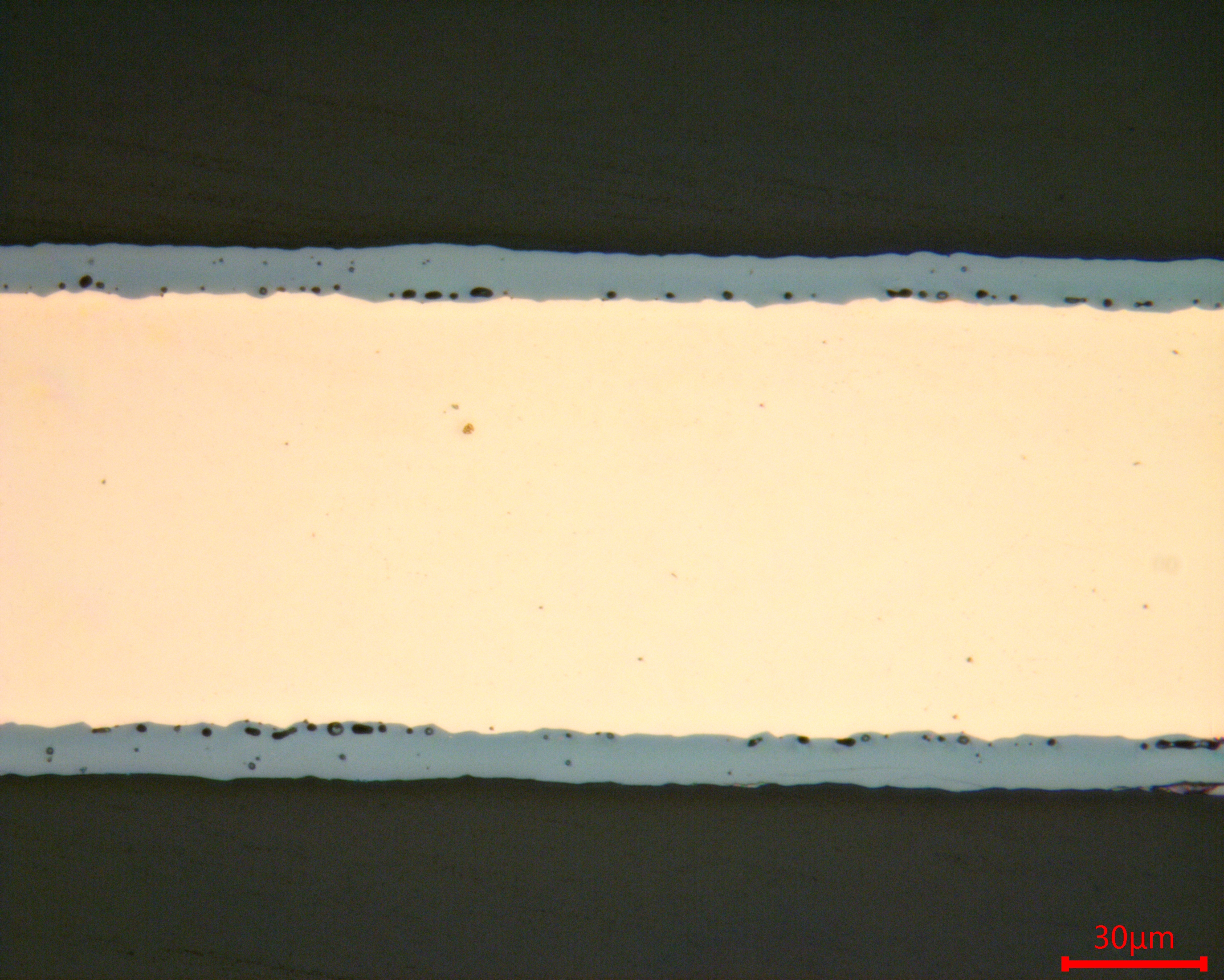

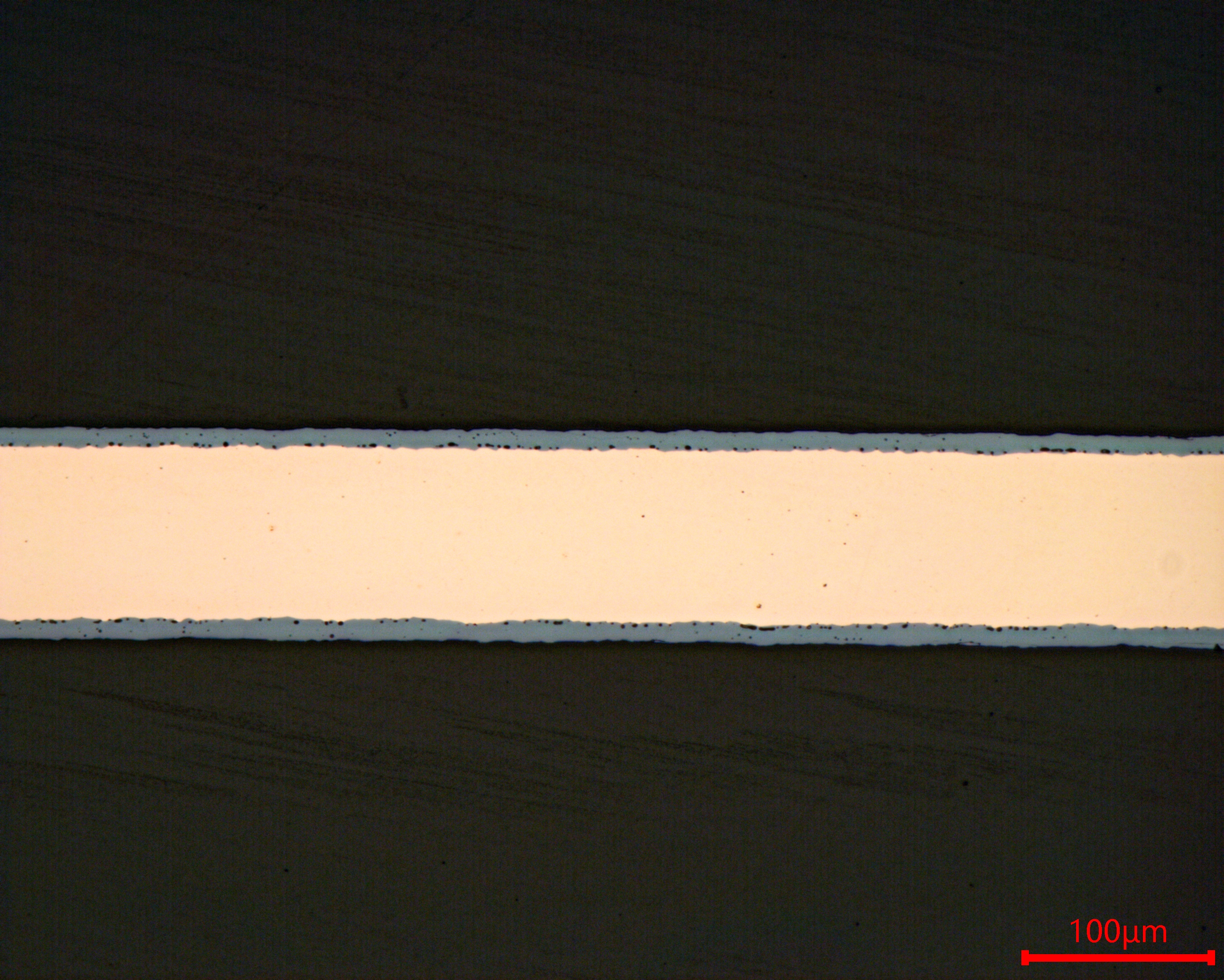

#Attrezzature metallografiche #Rettifica automaticaLucidatura #Metallografia #TROJAN #Test sui materiali
.png?imageView2/2/w/400/format/jpg/q/75 "Smerigliatrice e lucidatrice GP-1A")
.jpg?imageView2/2/w/400/format/jpg/q/75 "Lubrificanti per lucidatura PL-W")
