Preparazione e analisi della microstruttura di campioni metallografici di scorie di zinco in vaso galvanizzante- Trojan (Suzhou) material technology Co., Ltd.

Preparazione e analisi della microstruttura di campioni metallografici di scorie di zinco in vaso galvanizzante

07-04-2025

La galvanizzazione si riferisce a una tecnologia di trattamento superficiale che deposita uno strato di zinco sulla superficie di metalli, leghe o altri materiali per ottenere effetti estetici e anti-russi.

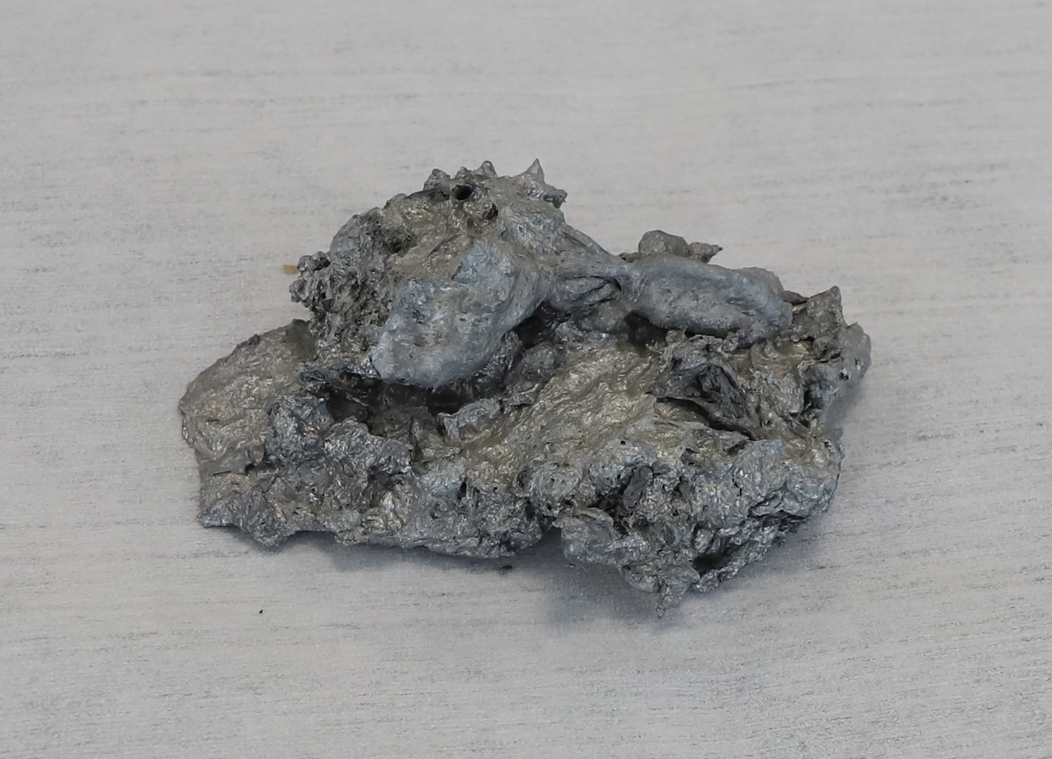

Il metodo principale adottato è la galvanizzazione calda. Lo strato zincato ha un'eccellente resistenza alla corrosione atmosferica e può facilmente formare un film protettivo sulla superficie a temperatura ambiente. Pertanto, la più grande applicazione di zinco è nell'industria galvanizzante, ampiamente utilizzata nelle automobili, nella costruzione, nelle navi e nell'industria della luce, ecc. La polvere di zinco ultra-fine può essere utilizzata come materia prima chiave per rivestimenti ricchi di zinco e altri anticorrosioni ad alte prestazioni e rivestimenti anticorrosioni e altri rivestimenti e rispettosi dell'ambiente e è ampiamente applicato in grandi strutture in acciaio, navi e altri industrie. Ora, le scorie residue di zinco (90% Zn, 7% AL, 2% mg, 0,5% Fe) dai vasi galvanizzanti sono sottoposte a preparazione del campione metallografico:

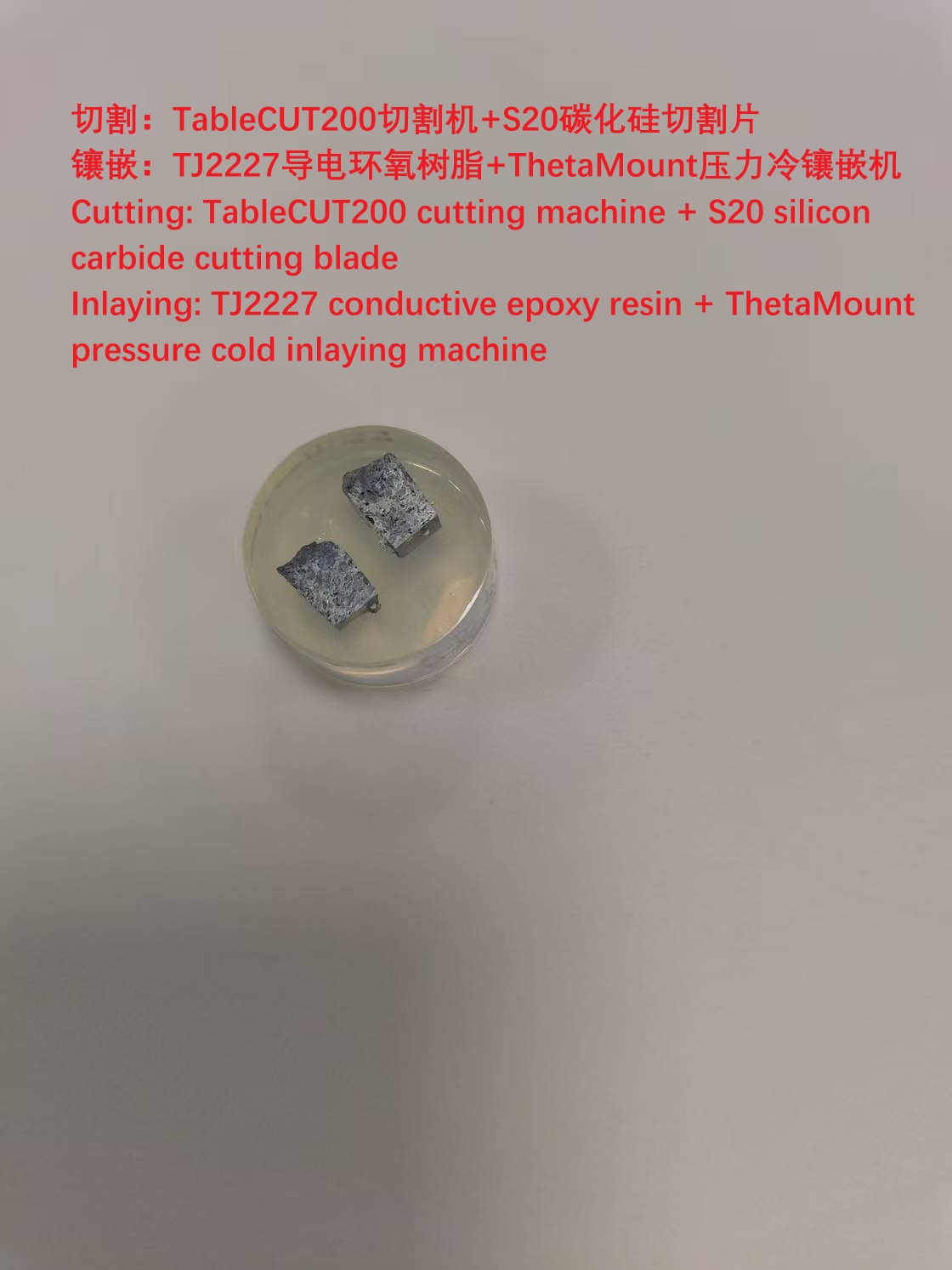

Innanzitutto, viene tagliato usando una macchina da taglio a tablecut200 e una lama di taglio in carburo di silicio S20, quindi è incorporata usando la resina epossidica conduttiva TJ2227 e la macchina per incorporamento a pressione a pressione. Quindi, viene elaborato nella macchina di macinazione e lucidatura automatica Alpha610, come segue:

1. Macinatura piana con carta vetrata in carburo di silicio P800/P1200/P2000

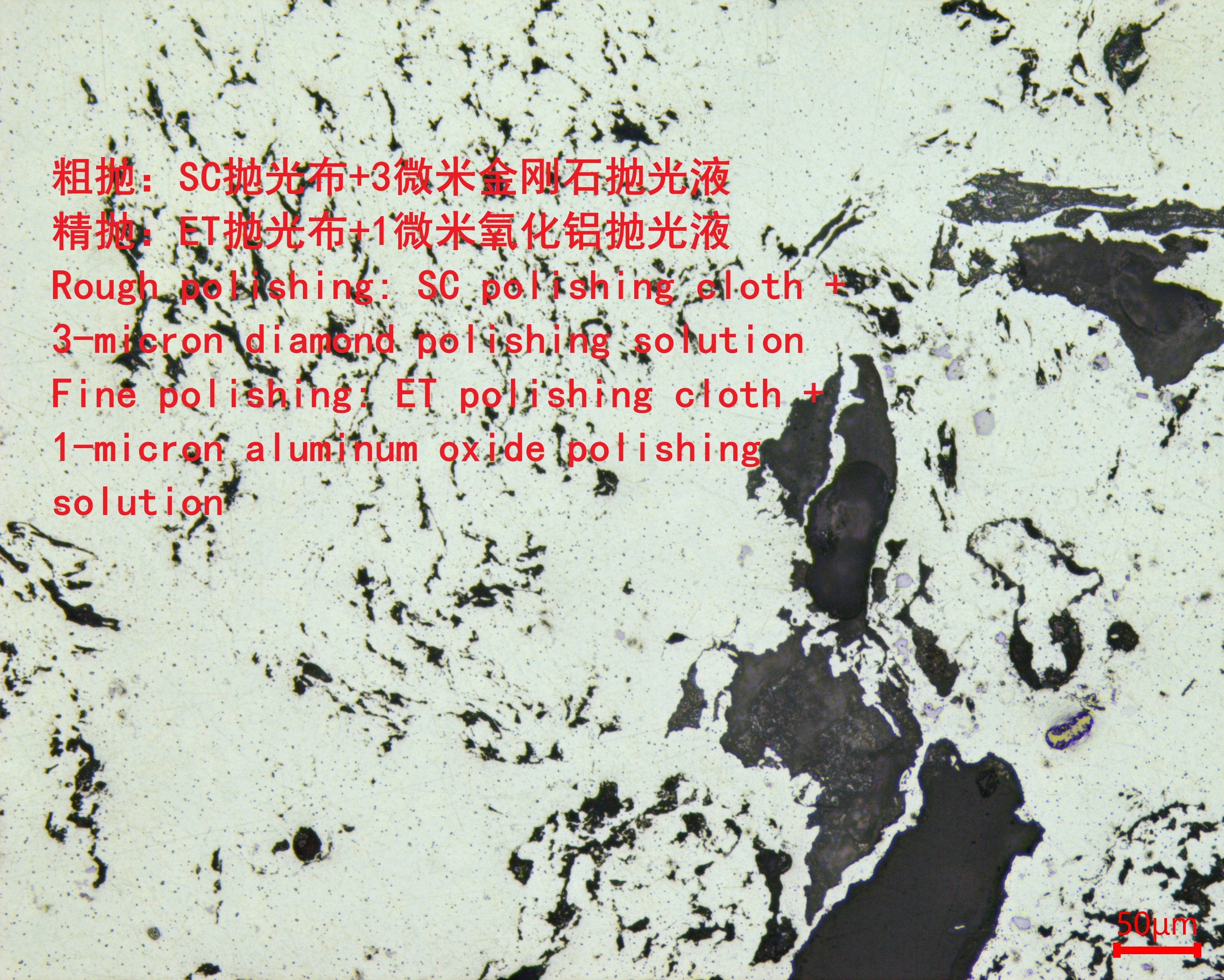

2. lucidatura grossolana con tessuto di lucidatura SC Liquido di lucidatura a diamante 3 micron

3. lucidatura finale con tessuto di lucidatura ET 1 micron Liquido di lucidatura dell'ossido di alluminio

L'agente di attacco è una soluzione acquosa di acido cloridrico ferrico (diluita).

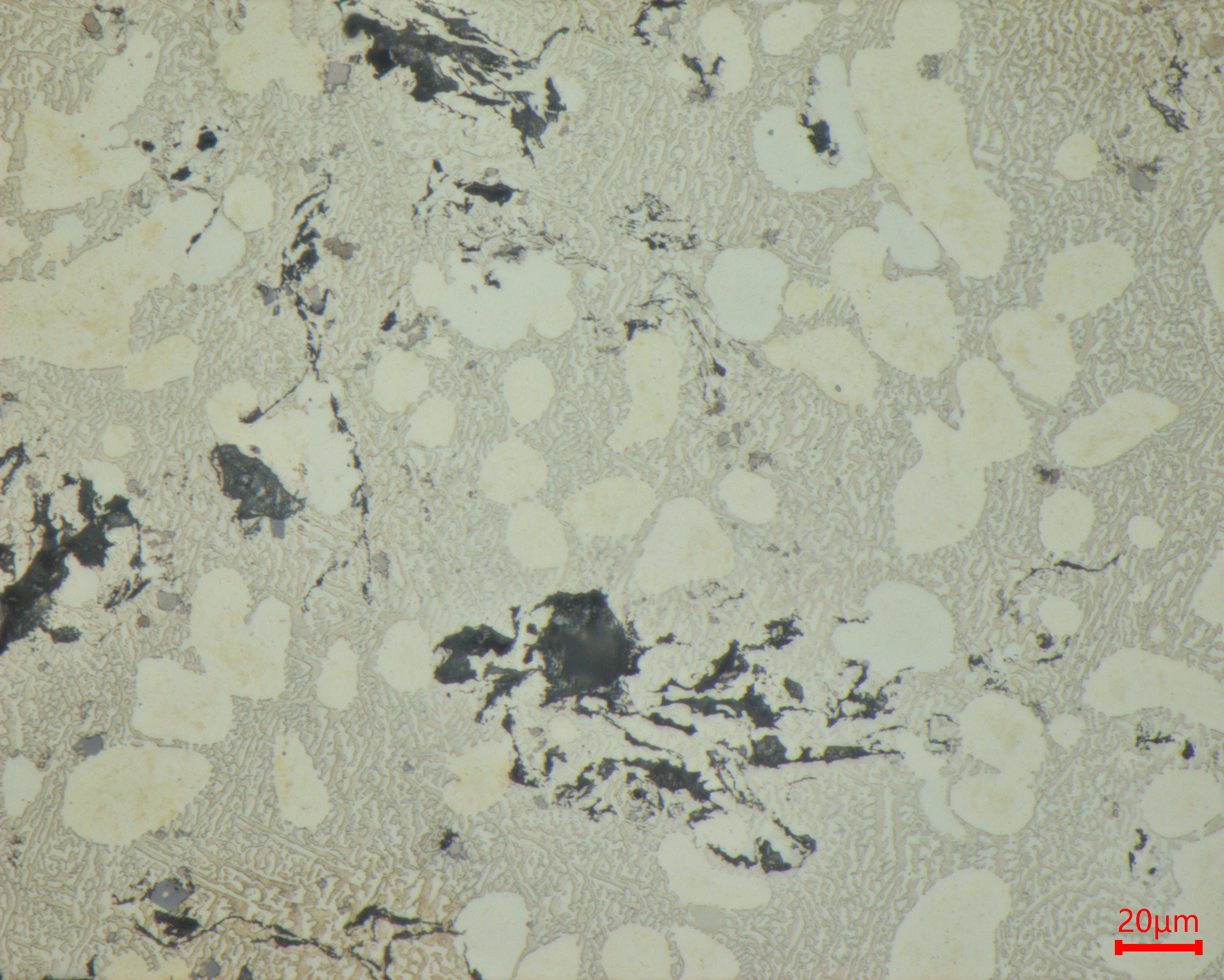

L'osservazione della struttura metallografica viene effettuata utilizzando un microscopio metallografico MN80. La struttura metallografica è bianca grande o piccola a forma di isola Zn (AL) Soluzione solida Miscela eutettica, piccoli blocchi grigi sono composti Alfe e ci sono pori sciolti neri. Ciò indica che la scorie di zinco non è strettamente legata a causa del riscaldamento irregolare.
